KSB mini-Compacta – Fäkalienhebeanlagen mit Freistromrad oder Schneidwerk

Die KSB mini-Compacta ist eine kompakte, anschlussfertige Fäkalienhebeanlage für die Entwässerung von Gebäuden und Gebäudeteilen unterhalb der Rückstauebene. Sie eignet sich für häusliches Abwasser mit und ohne Fäkalien und wird beispielsweise eingesetzt, wenn Toiletten, Waschbecken, Duschen oder andere Entwässerungsgegenstände nicht im natürlichen Gefälle zum Kanal entwässern können.

Die Baureihe umfasst Einzel- und Doppelhebeanlagen mit Freistromrad sowie Ausführungen mit Schneidwerk. Je nach Förderaufgabe stehen unterschiedliche Behältergrößen, Hydrauliken sowie Varianten für 230 V und 400 V zur Verfügung. Damit reicht das Programm von der besonders kompakten mini-Compacta US1.40 bis zu den leistungsfähigen Doppelanlagen der Baureihen UZ und UZS.

Die Typenbezeichnung der KSB mini-Compacta enthält bereits wichtige Informationen über Aufbau und Einsatz der Hebeanlage. Besonders wichtig ist die Unterscheidung zwischen Anlagen mit Freistromrad und Anlagen mit Schneideinrichtung.

Beispiel: Eine mini-Compacta UZS1.150 D ist eine Doppelhebeanlage mit Schneideinrichtung, Hydraulikkennzahl 1, 150-Liter-Sammelbehälter und 400-V-Drehstrommotor.

Die Hydraulikkennzahlen 1 und 2 stehen für unterschiedliche Pumpenhydrauliken. Welche Ausführung geeignet ist, sollte deshalb nicht allein nach Behältergröße oder Motorleistung entschieden werden, sondern anhand des erforderlichen Betriebspunktes aus Fördermenge und Förderhöhe.

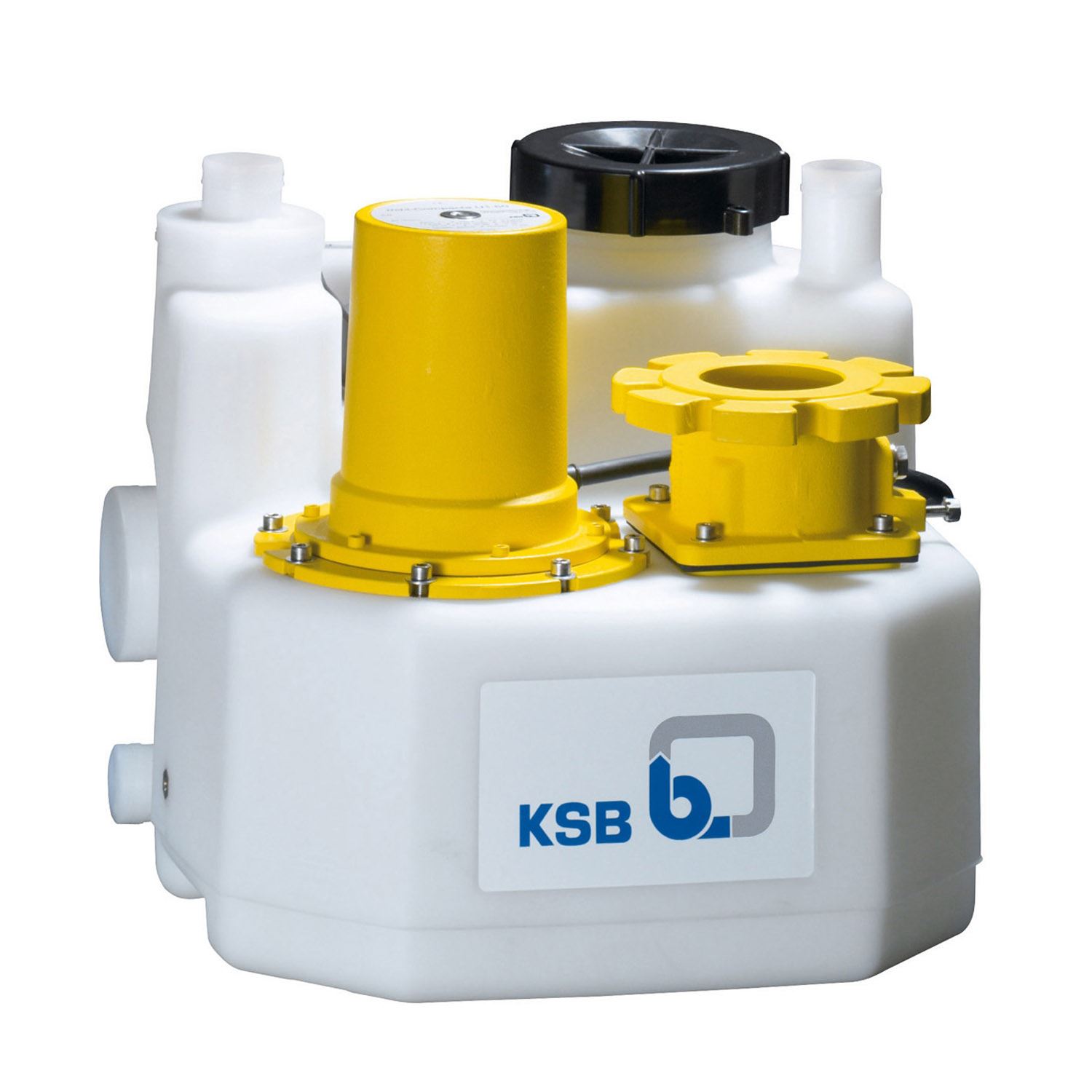

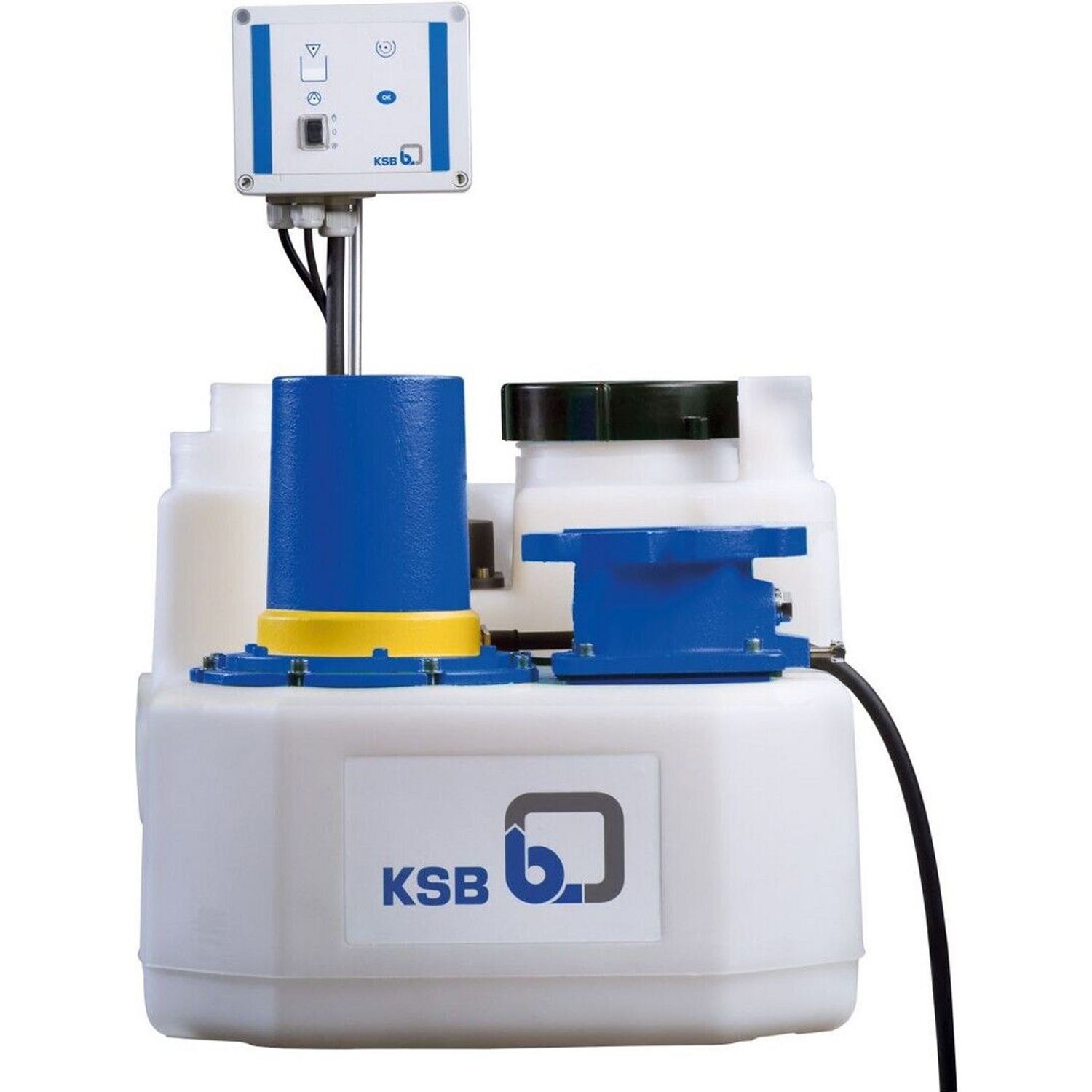

Die mini-Compacta U1.60 ist eine kompakte Fäkalienhebeanlage mit einer Pumpe, Freistromrad und einem Sammelbehälter mit 60 Litern Gesamtvolumen. Sie eignet sich insbesondere für Anwendungen mit begrenztem Platzangebot, beispielsweise in Einfamilienhäusern, Souterrainwohnungen, Kellergeschossen oder bei nachträglich eingerichteten Sanitärbereichen.

KSB gibt für die U1.60 einen Raumbedarf von lediglich etwa 510 × 510 mm an. Die Anlage kann ebenerdig oder entsprechend den baulichen Voraussetzungen in einer Grube aufgestellt werden. Sie ist als U1.60 E mit 230 V sowie als U1.60 D mit 400 V erhältlich.

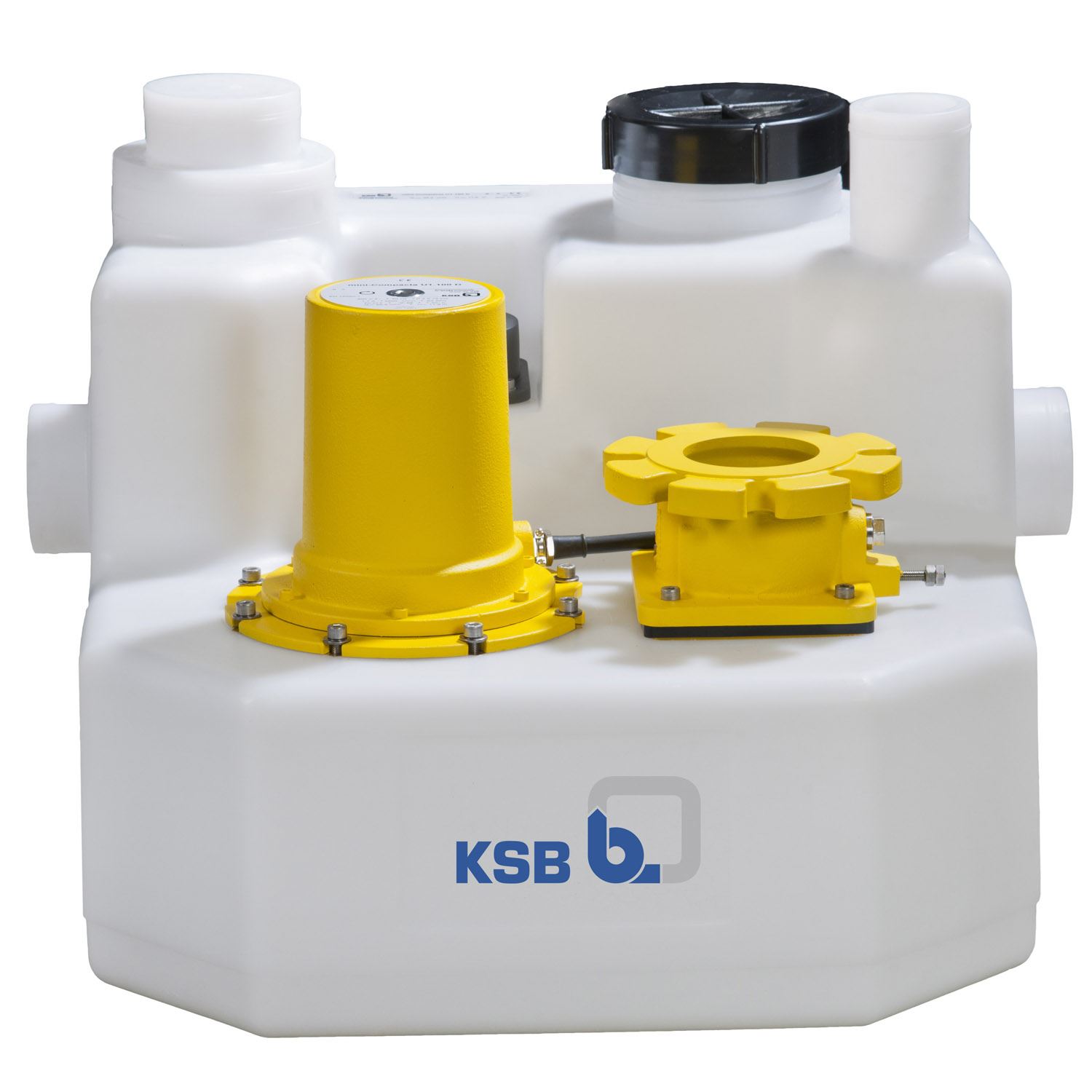

Die mini-Compacta U1.100 und U2.100 sind Einzelhebeanlagen mit einer Pumpe, Freistromrad und einem 100-Liter-Sammelbehälter. Gegenüber der U1.60 steht damit ein größeres Behältervolumen zur Verfügung.

Die Bezeichnungen U1.100 und U2.100 unterscheiden sich durch die Hydraulikkennzahl und damit durch die eingesetzte Pumpenhydraulik. Die Auswahl sollte anhand der benötigten Fördermenge und Förderhöhe erfolgen.

Beide Hydraulikvarianten sind sowohl mit 230-V-Einphasenmotor (E) als auch mit 400-V-Drehstrommotor (D) erhältlich. Dadurch kann die Hebeanlage passend zur vorhandenen Elektroinstallation und zur hydraulischen Aufgabe ausgewählt werden.

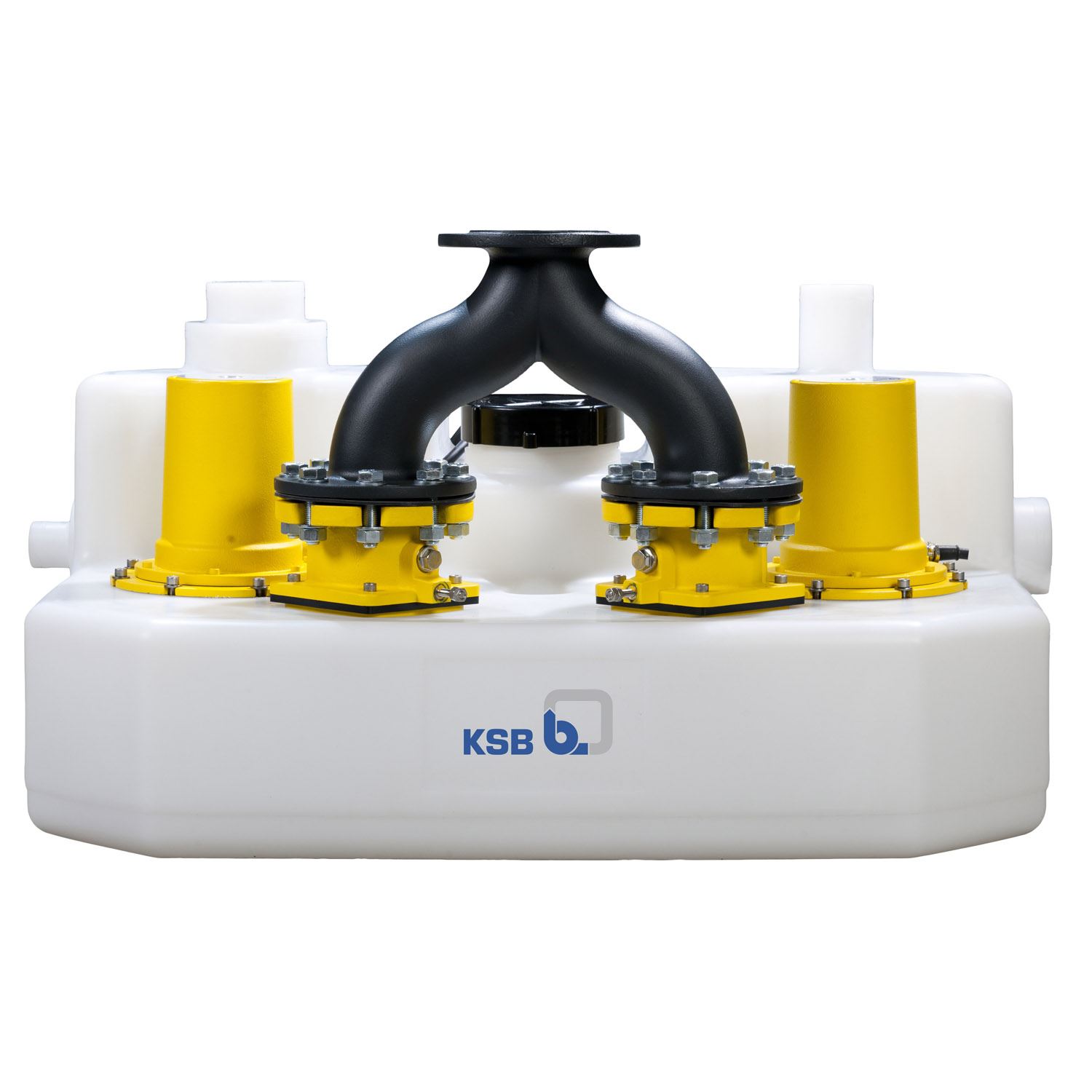

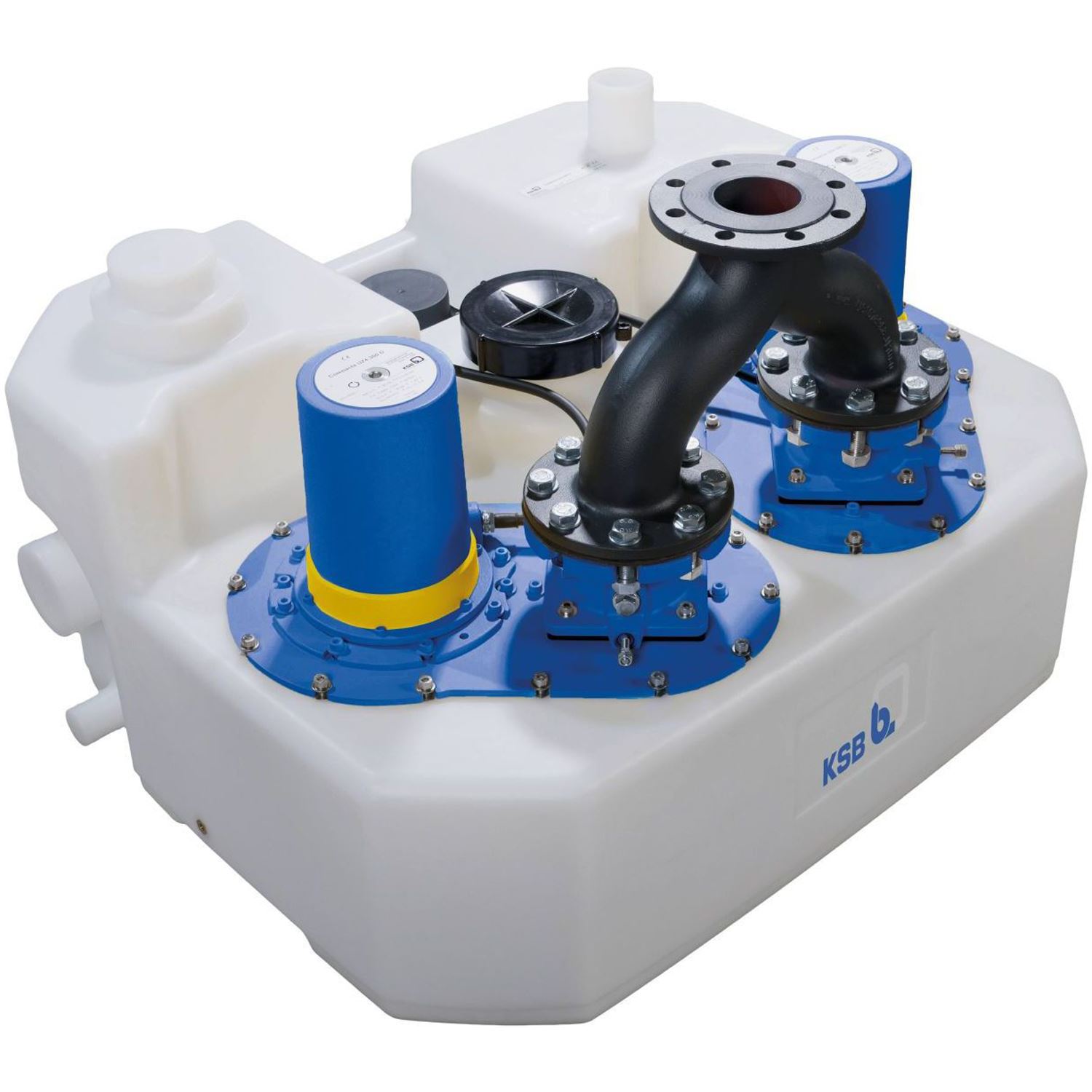

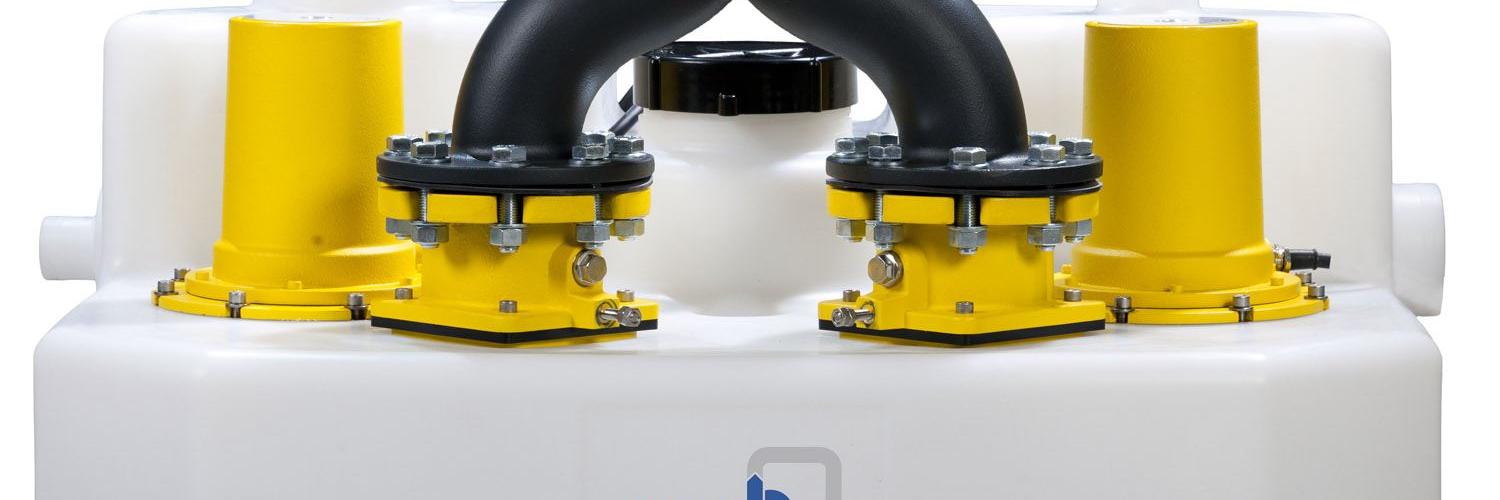

Die Baureihe mini-Compacta UZ150 besteht aus Fäkalienhebeanlagen mit zwei Pumpen, Freistromrädern und einem Sammelbehälter mit 150 Litern Gesamtvolumen.

Doppelhebeanlagen eignen sich insbesondere für Anwendungen, bei denen eine erhöhte Betriebssicherheit beziehungsweise eine Abwasserableitung ohne längere Unterbrechung erforderlich ist. Die beiden Pumpen ermöglichen einen abgestimmten Betrieb und bieten gegenüber einer Einzelanlage zusätzliche Sicherheit.

Mit UZ1.150 und UZ2.150 stehen zwei unterschiedliche Hydraulikkennzahlen zur Verfügung. Beide Varianten werden als 230-V- und als 400-V-Ausführung angeboten.

Für Anwendungen, bei denen ein kleinerer Druckleitungsquerschnitt oder besondere hydraulische Bedingungen gefordert sind, bietet KSB die mini-Compacta S-Ausführungen mit Schneideinrichtung an.

Bei den Einzelanlagen lautet die Bezeichnung US, bei den Doppelanlagen UZS. Das Schneidwerk zerkleinert die im häuslichen Abwasser enthaltenen förderfähigen Bestandteile vor dem Eintritt in die Druckleitung. Dadurch können gegenüber Hebeanlagen mit Freistromrad kleinere Druckleitungsquerschnitte realisiert werden. Die steileren Kennlinien der S-Ausführungen sind außerdem bei größeren Förderhöhen beziehungsweise längeren Druckleitungen interessant.

Das mini-Compacta-S-Programm umfasst die kompakten Einzelanlagen US1.40, die 100-Liter-Einzelanlagen US1.100 und US2.100 sowie die Doppelanlagen UZS1.150 und UZS2.150.

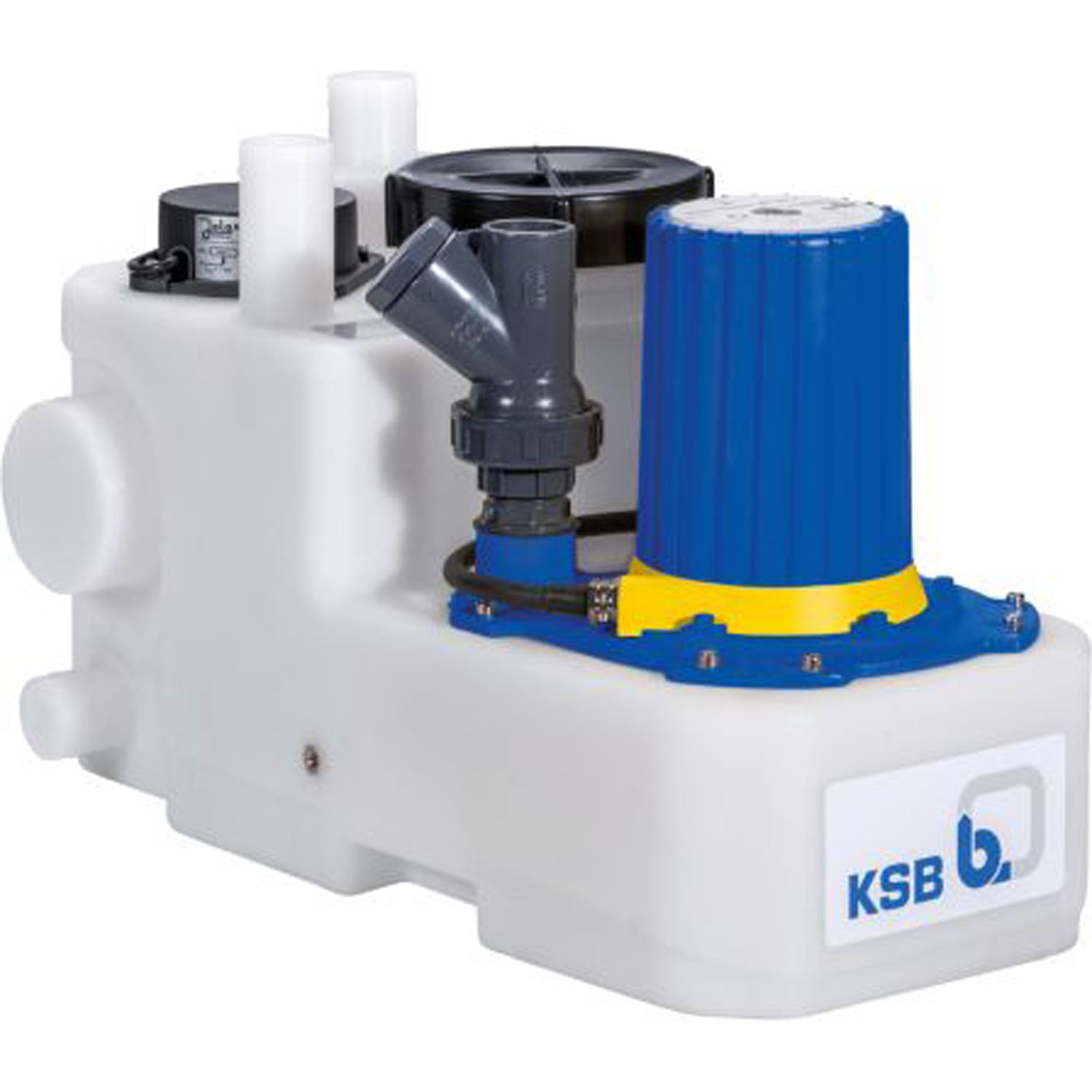

Die mini-Compacta US1.40 verbindet die Eigenschaften einer vollwertigen Fäkalienhebeanlage mit besonders geringen Abmessungen. Sie besitzt einen 40-Liter-Sammelbehälter, eine Pumpe mit Schneideinrichtung und kann mit einer Druckleitung DN 32 eingesetzt werden.

Mit einem Raumbedarf von etwa 650 × 320 × 405 mm eignet sich die US1.40 besonders für beengte Einbausituationen. KSB sieht unter anderem die Aufstellung im Technikraum oder hinter einer geeigneten Vorwand im Sanitärbereich vor.

Die US1.40 erfüllt die Anforderungen einer Fäkalienhebeanlage nach EN 12050-1:2015 und ist sowohl als US1.40 E mit 230 V als auch als US1.40 D mit 400 V erhältlich. Damit stellt sie insbesondere bei Sanierungen, nachträglich eingebauten Sanitärbereichen und begrenztem Platzangebot eine interessante Alternative zu einfachen WC-Fördergeräten dar.

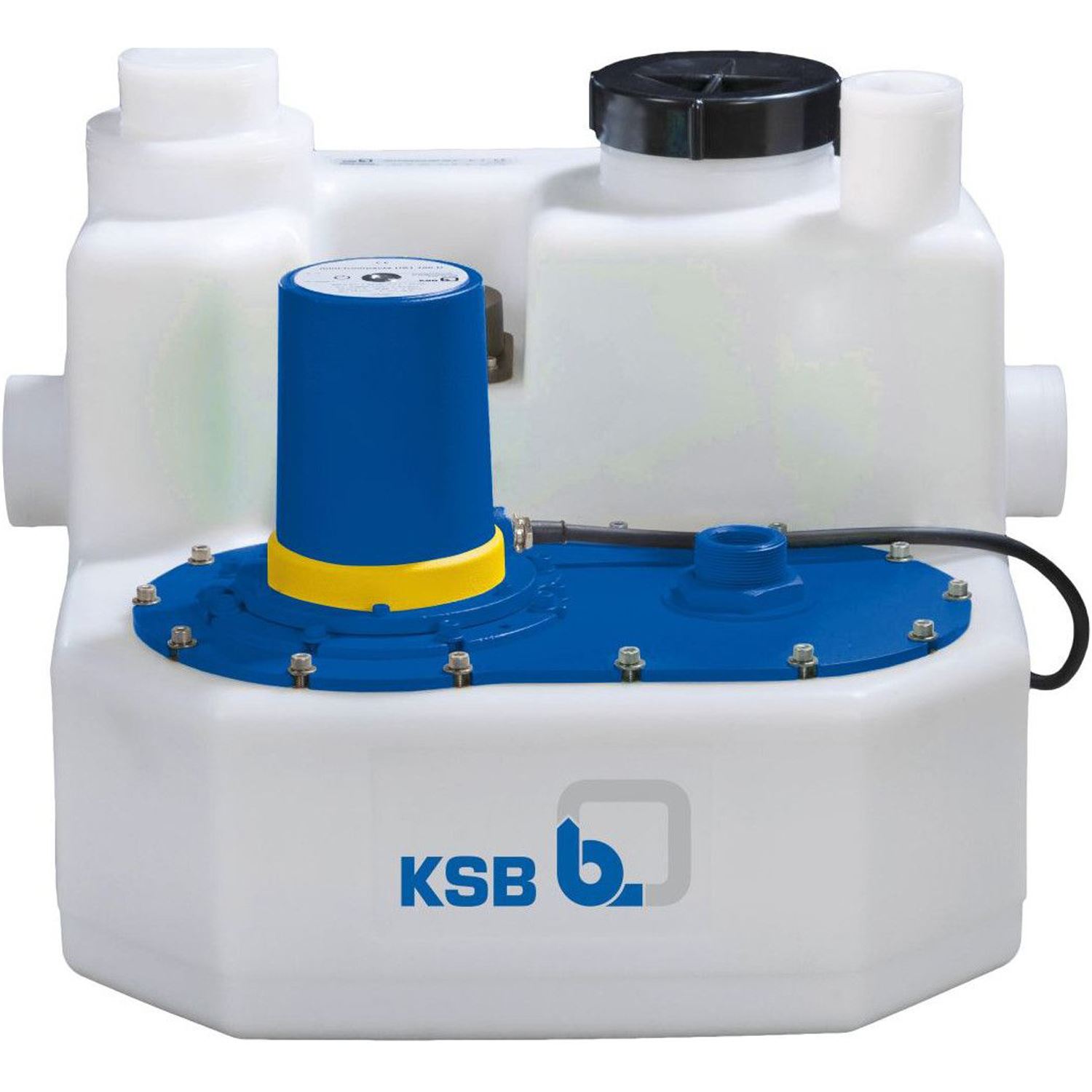

Die mini-Compacta US1.100 und US2.100 sind Einzelhebeanlagen mit Schneideinrichtung und 100-Liter-Sammelbehälter. Wie bei den U-Ausführungen kennzeichnen die Zahlen 1 und 2 unterschiedliche Pumpenhydrauliken.

Die S-Ausführung eignet sich insbesondere dann, wenn die hydraulischen Verhältnisse eine steilere Pumpenkennlinie beziehungsweise einen kleineren Druckleitungsquerschnitt erfordern. Für die Auswahl zwischen US1.100 und US2.100 sind deshalb Förderhöhe, Fördermenge, Leitungslänge und Druckleitungsdimension entscheidend.

Beide Hydraulikvarianten sind für 230 V und 400 V erhältlich.

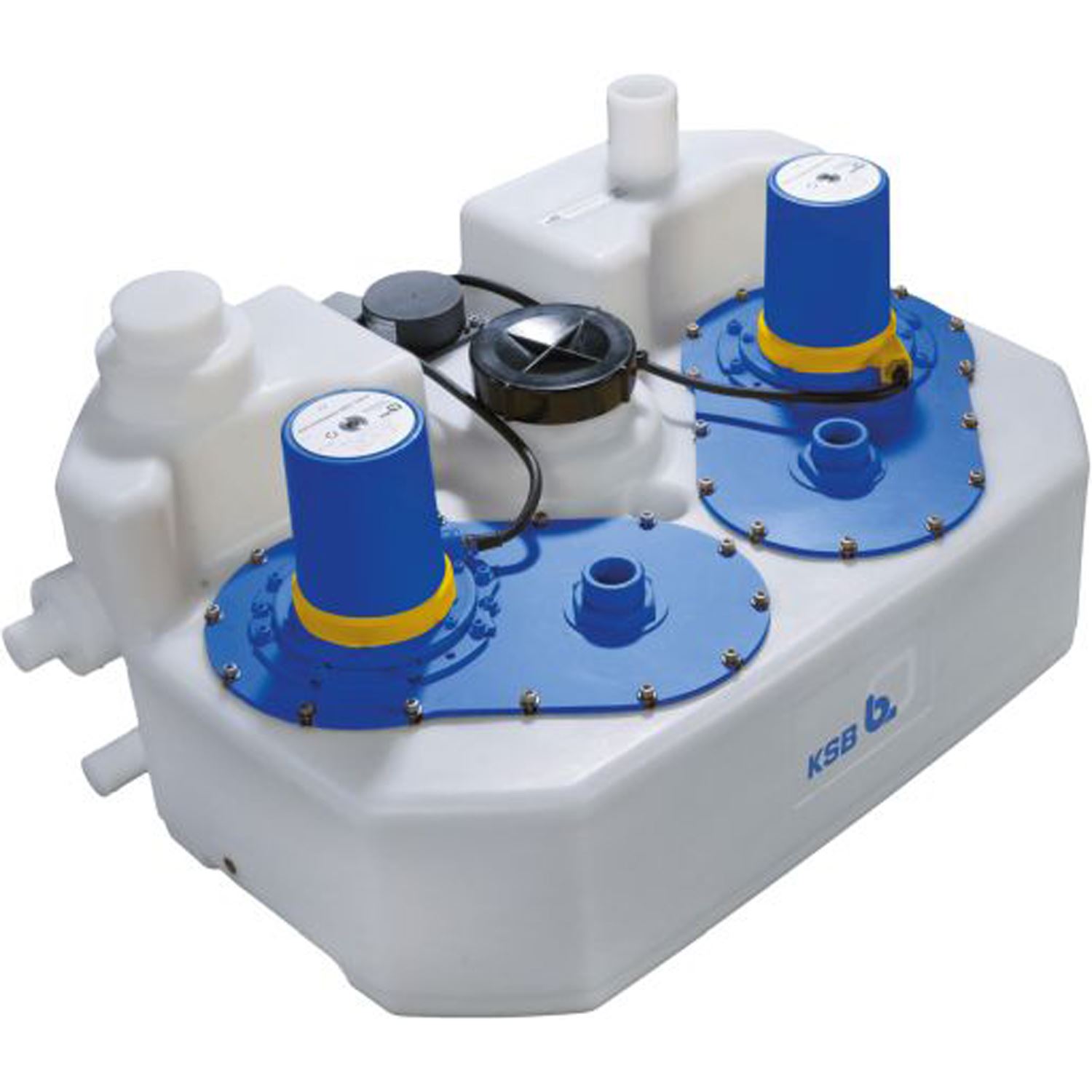

Die mini-Compacta UZS1.150 und UZS2.150 kombinieren einen 150-Liter-Sammelbehälter mit zwei Pumpen und Schneideinrichtung. Sie verbinden damit die höhere Betriebssicherheit einer Doppelhebeanlage mit den hydraulischen Vorteilen der S-Ausführung.

Die UZS-Baureihe ist besonders für Anwendungen interessant, bei denen sowohl eine Doppelanlage als auch eine Druckleitung mit geringerem Querschnitt beziehungsweise eine anspruchsvollere Förderaufgabe erforderlich ist.

Auch hier stehen die Hydraulikkennzahlen 1 und 2 sowie Ausführungen für 230 V und 400 V zur Verfügung.

Die passende Hebeanlage sollte nicht allein nach Behältergröße oder Spannung ausgewählt werden. Entscheidend sind vor allem der erforderliche Betriebspunkt aus Fördermenge und Förderhöhe, die Länge und Dimension der Druckleitung, die Art und Anzahl der angeschlossenen Entwässerungsgegenstände, die vorhandenen Zulaufhöhen sowie die gewünschte Betriebssicherheit.

Eine U-Ausführung mit Freistromrad ist für viele klassische Anwendungen der Gebäudeentwässerung eine wirtschaftliche Lösung. Eine US-Ausführung mit Schneidwerk kann Vorteile bieten, wenn kleine Druckleitungsquerschnitte, höhere Förderhöhen oder besondere Leitungswege berücksichtigt werden müssen. Wenn eine höhere Betriebssicherheit beziehungsweise eine Entwässerung mit zwei Pumpen erforderlich ist, kommen die entsprechenden UZ- oder UZS-Doppelanlagen in Betracht.

Bei Unsicherheit unterstützen wir Sie gerne bei der Auswahl. Für eine belastbare Auslegung sind insbesondere Förderhöhe, Druckleitungslänge und -dimension sowie Angaben zu den angeschlossenen Sanitärobjekten hilfreich.

Für Planung, Installation, Betrieb und Wartung stellen wir technische Unterlagen zur KSB mini-Compacta zur Verfügung. Für die konkrete Auslegung sind insbesondere die Kennlinien und die Angaben zu Abmessungen, Zuläufen und Druckanschlüssen zu beachten.

Technische Daten der KSB mini-Compacta Modelle

KSB mini-Compacta – Baureihenheft

KSB mini-Compacta – Betriebs- und Montageanleitung

KSB mini-Compacta – Kennlinien

Weitere Informationen zur richtigen Entwässerung unterhalb der Rückstauebene finden Sie in unserem Fachbeitrag zum Rückstauschutz.

Was bedeutet US bei der KSB mini-Compacta?

US bezeichnet eine Einzelhebeanlage mit Schneideinrichtung. U steht für eine Einzelanlage mit Freistromrad. UZS kennzeichnet entsprechend eine Doppelhebeanlage mit Schneideinrichtung.

Was ist der Unterschied zwischen U1.100 und U2.100?

Die Zahlen 1 und 2 sind die Hydraulikkennzahlen. Sie kennzeichnen unterschiedliche Pumpenhydrauliken. Welche Variante benötigt wird, richtet sich nach dem erforderlichen Betriebspunkt aus Förderhöhe und Fördermenge.

Was bedeutet E und D bei mini-Compacta?

E bezeichnet die Ausführung mit 230-V-Einphasenmotor, D die Ausführung mit 400-V-Drehstrommotor. Die Auswahl sollte neben der vorhandenen Stromversorgung auch die erforderliche Pumpenhydraulik berücksichtigen.

Wann ist eine mini-Compacta mit Schneidwerk sinnvoll?

Eine US- oder UZS-Ausführung kann sinnvoll sein, wenn ein kleiner Druckleitungsquerschnitt, größere Förderhöhen oder längere Druckleitungswege zu berücksichtigen sind. Die endgültige Auswahl sollte anhand einer hydraulischen Auslegung erfolgen.

Was ist das Besondere an der mini-Compacta US1.40?

Die US1.40 ist mit einem 40-Liter-Sammelbehälter besonders kompakt und verfügt über eine Schneideinrichtung. KSB gibt einen Platzbedarf von ungefähr 650 × 320 × 405 mm an. Sie kann mit einer Druckleitung DN 32 eingesetzt werden und ist als 230-V- und 400-V-Ausführung erhältlich.

Wann ist eine Doppelhebeanlage sinnvoll?

Doppelanlagen wie UZ oder UZS verfügen über zwei Pumpen. Sie kommen insbesondere dann in Betracht, wenn gegenüber einer Einzelanlage eine höhere Betriebssicherheit beziehungsweise eine Abwasserableitung ohne längere Unterbrechung gefordert ist.

Sie sind unsicher, welche KSB mini-Compacta für Ihre Anlage geeignet ist? AVA berät Installateure, Planer und Betreiber bei der Auswahl von Pumpen und Hebeanlagen.

Teilen Sie uns nach Möglichkeit Förderhöhe, Druckleitungslänge und -dimension, vorhandene Spannung sowie die angeschlossenen Entwässerungsgegenstände mit. So können wir die passende Hydraulik und Baugröße gezielt bestimmen.
