Grundfos MAGNA3 Umwälzpumpen – Modelle mit Gewinde und Flansch
Grundfos MAGNA3 · technische Orientierung
Die Grundfos MAGNA3 sind elektronisch geregelte Hocheffizienz-Umwälzpumpen für Heizungs-, Klima- und Kälteanlagen. Die Baureihe umfasst Modelle mit Gewinde- und Flanschanschluss für unterschiedliche hydraulische Anforderungen.
Hier finden Sie die Anschlussvarianten und alle 55 aufgeführten MAGNA3-Modelle mit direktem Link zu den jeweiligen technischen Produktseiten.
- Bedarfsgerechte, effiziente Regelung
- Für Heizungs-, Klima- und Kälteanlagen
- Gewindegrößen 25 / 32 sowie Flansch DN 32–100
MAGNA3 technische Daten im Überblick
Die Angaben beziehen sich auf die hier aufgeführten Modellvarianten; maßgeblich sind die Daten des jeweiligen Pumpentyps.
Regelungsarten und Funktionen der Grundfos MAGNA3
Die Grundfos MAGNA3 bietet verschiedene Regelungsarten und Zusatzfunktionen für einen bedarfsgerechten Betrieb. Wählen Sie eine Funktion, um die Beschreibung und typische Einsatzbereiche anzuzeigen.
AUTOADAPT
Die Pumpe passt ihre Proportionaldruck-Kennlinie automatisch an die hydraulischen Bedingungen der Anlage an.
Einsatz: Heizungsanlagen mit wechselndem Wärmebedarf und Volumenstrom.
FLOWADAPT
FLOWADAPT kombiniert AUTOADAPT mit einer Begrenzung des maximalen Förderstroms.
Einsatz: Anlagen, in denen der Förderstrom einen festgelegten Höchstwert nicht überschreiten soll.
FLOWLIMIT
FLOWLIMIT begrenzt den Förderstrom auf einen einstellbaren Maximalwert. Die Funktion kann ergänzend zu geeigneten Regelungsarten verwendet werden.
Einsatz: Systeme mit definierter maximaler Durchflussmenge.
Proportionaldruckregelung
Die Förderhöhe sinkt bei geringerem Förderstrombedarf und steigt bei höherem Bedarf. Dadurch wird der Differenzdruck an die Betriebsbedingungen angepasst.
Einsatz: Heizkörperanlagen mit Thermostatventilen und größeren Druckverlusten im Rohrnetz.
Konstantdruckregelung
Die Pumpe hält die eingestellte Förderhöhe unabhängig vom wechselnden Förderstrom weitgehend konstant.
Einsatz: Geeignete Fußbodenheizungen und Anlagen mit geringen Druckverlusten im Verteilnetz.
Konstanttemperaturregelung
Die Pumpenleistung wird temperaturabhängig geregelt, um einen vorgegebenen Temperaturwert einzuhalten. Je nach Einbau kann ein externer Temperatursensor erforderlich sein.
Einsatz: Geeignete Heizungs- und Zirkulationssysteme mit vorgegebener Medientemperatur.
MIN- und MAX-Kennlinie
Die Pumpe kann wahlweise auf der minimalen oder maximalen Kennlinie betrieben werden.
Einsatz: Definierte Betriebszustände mit sehr geringem oder hohem Förderstrombedarf.
Betriebs- und Störmeldungen
Betriebszustände, Warnungen und Alarmmeldungen ermöglichen die Überwachung der Pumpe. Konfigurierbare Relaisausgänge können Meldungen an externe Steuerungen übertragen.
Einsatz: Anlagenüberwachung und Gebäudetechnik.
MAGNA3 Anschlussvarianten
Schnelle Orientierung nach Anschlussart, Nennweite und Druckstufe.
DN 80 und DN 100 jeweils als PN 6 und PN 10
Flanschmodelle ansehen →Hinweis zur Pumpenauswahl: Förderstrom und Förderhöhe bestimmen den hydraulischen Betriebspunkt. Beim Austausch sind zusätzlich Anschlussmaß, Einbaulänge und – bei DN 80 / DN 100 – die Druckstufe zu prüfen.
Modellübersicht nach Anschlussart
Wählen Sie die passende Modellgruppe. Die Listen lassen sich aufklappen und enthalten alle 55 Modelle mit direkten Links zu den technischen Produktseiten.

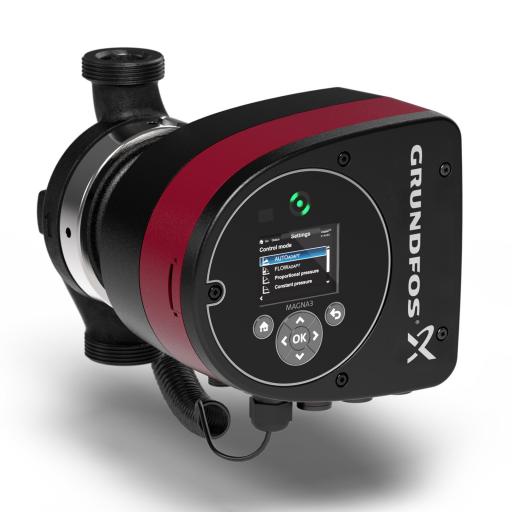

MAGNA3 mit Gewindeanschluss
Größen 25 und 32 · 180 mm Einbaulänge
MAGNA3 25 mit Gewinde 5 Modelle
MAGNA3 32 mit Gewinde 5 Modelle

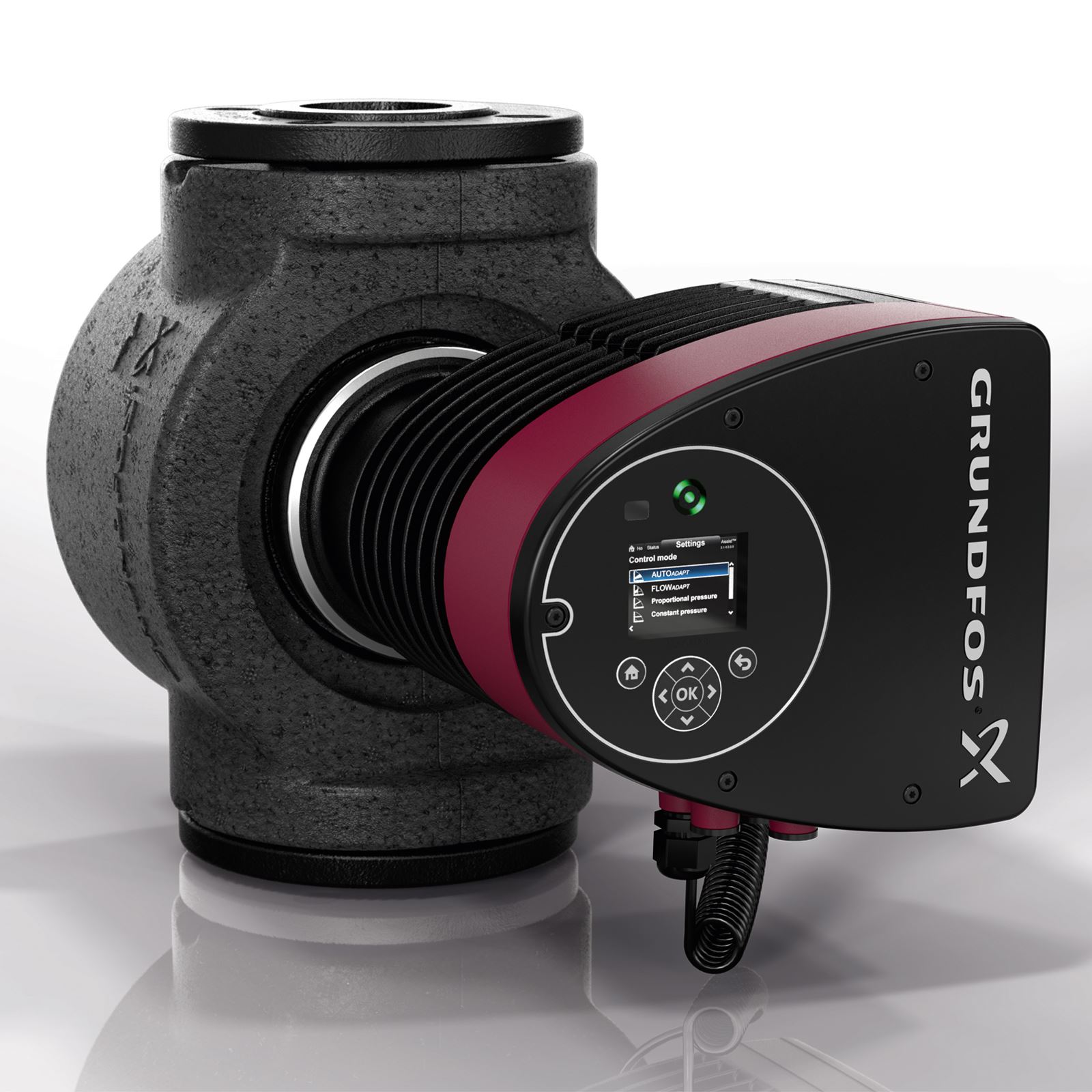

MAGNA3 mit Flanschanschluss
DN 32 bis DN 100 · DN 80 und 100 mit PN 6 / PN 10
MAGNA3 DN 32 mit Flansch 5 Modelle
MAGNA3 DN 40 mit Flansch 7 Modelle
MAGNA3 DN 50 mit Flansch 7 Modelle
MAGNA3 DN 65 mit Flansch 6 Modelle
MAGNA3 DN 80 – PN 6 5 Modelle
MAGNA3 DN 80 – PN 10 5 Modelle
MAGNA3 DN 100 – PN 6 5 Modelle
MAGNA3 DN 100 – PN 10 5 Modelle
Hinweis: Gleiche Anschlussgrößen bedeuten nicht automatisch gleiche hydraulische Leistung. Vergleichen Sie vor dem Austausch Betriebspunkt und Einbaumaße.
Welche Grundfos MAGNA3 ist die richtige?
Für die Auswahl der passenden MAGNA3 sind insbesondere der erforderliche Förderstrom Q und die benötigte Förderhöhe H entscheidend.
Beim Austausch einer vorhandenen Umwälzpumpe müssen zusätzlich Anschlussgröße, Einbaulänge und gegebenenfalls die Druckstufe PN 6 oder PN 10 berücksichtigt werden.
Ausführliche Informationen zu Pumpenauswahl, Anschlussdaten und technischen Eigenschaften finden Sie in unserer Grundfos MAGNA3 – technischen Daten und Modellübersicht.
Bei Fragen zur Auswahl einer geeigneten MAGNA3-Ausführung unterstützen wir Sie gern.
