Schmutz-, Regen- und Abwassertechnik
Die Pumpe fördert das Wasser. Die Steuerung entscheidet, wann sie läuft, wann eine zweite Pumpe unterstützt und wann eine Störung gemeldet wird.
Bei AVA Berlin finden Sie Pumpensteuerungen für Hebeanlagen und Pumpstationen: vom kompakten Gerät für eine Pumpe bis zur abgestimmten Schaltanlage. Wir helfen Ihnen bei der Auswahl für Neubau und Austausch.
01 · Der schnelle Einstieg
Beginnen Sie mit dem Aufbau Ihrer Anlage. Auf den Produktseiten finden Sie anschließend die Ausführungen, Funktionen und direkten Shoplinks.

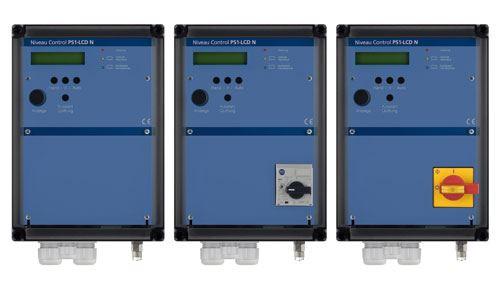

Für eine Hebeanlage oder Pumpstation mit einer Pumpe steht die PS1-LCD N zur Verfügung. Sie verbindet die Niveausteuerung mit Anzeige- und Überwachungsfunktionen. Für einfachere Anwendungen kommt auch die PSMEGA 1-Light infrage.
PS1-LCD N: Ausführungen und FunktionenPSMEGA 1-Light kennenlernen

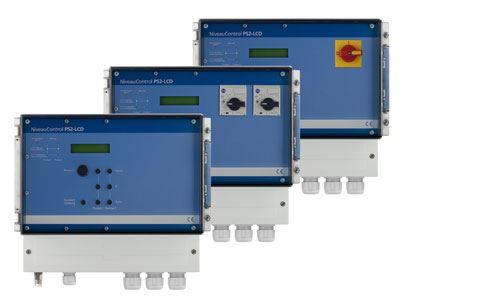

Die PS2-LCD steuert zwei Pumpen. Pumpenwechsel, Spitzenlastbetrieb und Umschaltung bei einer Pumpenstörung lassen sich auf den Betrieb Ihrer Doppelanlage abstimmen.
PS2-LCD: Steuerung für zwei Pumpen

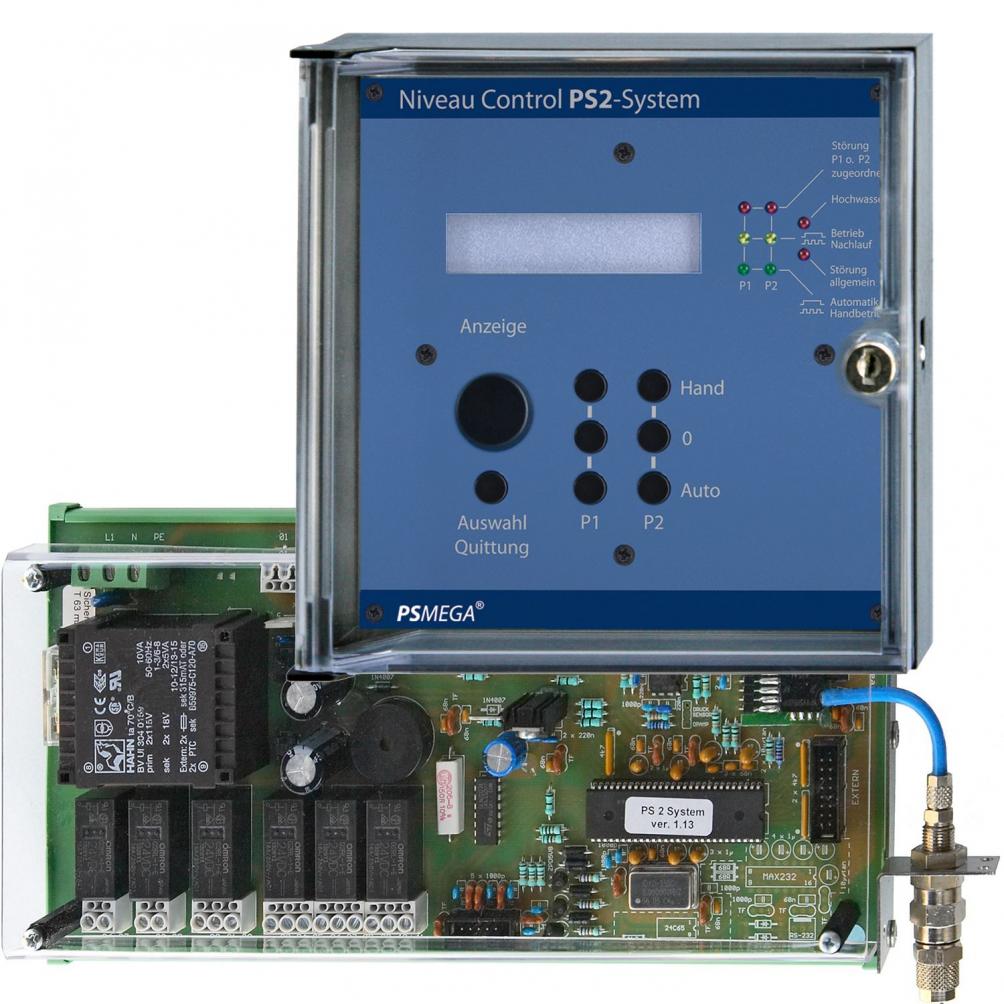

Das NiveauControl PS2-System wird als Modul in eine Schaltanlage eingebaut. Für höhere Leistungsanforderungen sind PS2-System-Steuerungen im Stahlblechschrank mit passendem Leistungsteil und Stern-Dreieck-Anlauf erhältlich.
Steuerung PS2-System als ModulPS2-System im Stahlblechschrank
Steht die elektrische Steuerung im Freien, gehört die geeignete Einhausung zur Auswahl dazu. Die Freiluftsäulen AS-PS1 und AS-PS2 verbinden die Steuerung für eine beziehungsweise zwei Pumpen mit einer Außensäule.
AS-PS1: Außensäule für eine PumpeAS-PS2: Außensäule für zwei Pumpen02 · Das Programm im Überblick
Diese Übersicht zeigt den grundsätzlichen Einsatzzweck. Für die konkrete Auswahl werden die Pumpendaten, Sensorik und benötigten Funktionen abgeglichen.
| Lösung | Pumpen | Dafür vorgesehen |
|---|---|---|
| PS1-LCD N | Eine | Kompakte Einzelpumpensteuerung für 230 V oder 400 V mit LCD-Anzeige. |
| PS2-LCD | Zwei | Kompakte Doppelpumpensteuerung für 230 V oder 400 V mit Pumpenwechsel und Spitzenlastfunktion. |
| PSMEGA 1-Light | Eine | Einzelpumpensteuerung für einfachere Anwendungen; Funktionen und Niveauerfassung passend prüfen. |
| PS2-System NiveauControl | Eine oder zwei | Modul aus Bedien- und Steuerteil zum Aufbau einer individuell ausgestatteten Schaltanlage. |
| PS2-System im Stahlblechschrank | Zwei | Schaltanlage mit Steuerung und Leistungsteil; Shopausführungen für bis zu 2 × 7,5, 2 × 15 oder 2 × 30 kW. |
| AS-PS1 / AS-PS2 | Eine / zwei | Freiluftsäulen mit passender Einzel- oder Doppelpumpensteuerung. |
| WA 3000-LCD | Zwei, optional drei | Niveausteuerung als Baustein für eine entsprechend ausgelegte Schaltanlage. |
Bei Modulsteuerungen bestimmen die ausgewählten Leistungskomponenten, welche Pumpen angeschlossen werden können. Die Steuerspannung des Moduls allein beschreibt nicht die Motorversorgung.
03 · Das Prinzip verstehen
Im normalen Betrieb soll Wasser abgeführt werden, bevor ein kritischer Füllstand entsteht. Dafür arbeiten Messung, Steuerung und Überwachung zusammen.
Schwimmerschalter oder eine Druckmessung erfassen den Wasserstand. Die Sensorik muss zum Behälter beziehungsweise Pumpenschacht und zur gewählten Steuerung passen.
Beim Erreichen des Einschaltpunkts wird die Pumpe angefordert. Ausschaltpunkt und gegebenenfalls Nachlaufzeit legen fest, wann sie wieder stoppt.
Je nach Ausstattung werden beispielsweise Hochwasser, Motorüberlastung oder eine Pumpenstörung erkannt und gemeldet. Zusätzliche Alarmwege müssen passend vorgesehen werden.
04 · Die richtige Messung
Die Niveauerfassung ist die Verbindung zwischen Wasserstand und Steuerung. Drei Lösungen kommen häufig zum Einsatz. Welche davon ein Gerät unterstützt, steht in den jeweiligen Produktunterlagen.
Der Schwimmer verändert seine Lage mit dem Wasserstand und schaltet einen Kontakt. Er benötigt ausreichend Bewegungsfreiheit und muss für Medium und Einbauort geeignet sein.
Beim Austausch prüfen: Kontaktfunktion, Anzahl der Schwimmer und gewünschte Schaltaufgaben.
Ein Drucksignal wird über eine Luftleitung zur Steuerung geführt. Je nach Messanordnung kommen beispielsweise eine Luftglocke oder ein Kompressor für die Lufteinperlung zum Einsatz.
Beim Austausch prüfen: Messprinzip, Druckbereich, Luftleitung und benötigtes Zubehör.
Ein externer Sensor liefert ein zum Füllstand gehörendes Stromsignal. Messbereich, Versorgung und Eingang der Steuerung müssen aufeinander abgestimmt sein.
Beim Austausch prüfen: Sensordaten, Messbereich und die passende Parametrierung.
05 · Eine zweite Pumpe sinnvoll nutzen
Eine Doppelpumpenanlage kann mehrere Aufgaben erfüllen. Entscheidend ist, welche Betriebsweise vorgesehen und wie die Anlage ausgelegt ist.
Beim automatischen Pumpenwechsel wechseln sich die Pumpen im Grundlastbetrieb ab. So werden die Betriebsanforderungen auf beide Pumpen verteilt.
Steigt der Füllstand weiter, kann die zweite Pumpe als Spitzenlastpumpe hinzukommen. Die Freigabe und Schaltpunkte werden an die Anlage angepasst.
Eine betriebsbereite zweite Pumpe kann die gestörte Pumpe ersetzen. Ob sie die gesamte Förderaufgabe allein bewältigt, hängt von der Pumpenauslegung ab.
06 · Meldungen passend planen
Nicht jede Funktion ist bei jeder Steuerung serienmäßig enthalten. Entscheidend ist, welche Zustände erfasst werden sollen und wer die Meldung erhalten muss.
Ein Summer an der Steuerung hilft nur, wenn ihn jemand wahrnimmt. Für abgelegene Pumpstationen oder selten kontrollierte Räume können zusätzliche Signalgeber, Meldekontakte oder ein Mobilfunkalarm sinnvoll sein.
Ein netzunabhängiger Alarm kann auch bei einem Stromausfall melden. Er versorgt die Alarmierung, nicht den Pumpenbetrieb.
NA-1.2: netzunabhängige AlarmmeldungPSMEGA NA 4: Alarmierung per Mobilfunk07 · Der Einbauort zählt mit
Zur Auswahl gehört auch der Montageort. Feuchtigkeit, mögliche Überflutung, Temperatur und Zugänglichkeit beeinflussen die geeignete Ausführung.
Kompakte Steuerungen oder Schaltanlagen im Stahlblechschrank werden passend zu den Umgebungsbedingungen ausgewählt. Einbauort, Schutzart und zulässige Temperaturen richten sich nach der konkreten Ausführung.
Die Eigenschaften einer Tauchmotorpumpe dürfen dabei nicht auf ihre elektrische Steuerung übertragen werden. Montagevorgaben und möglicher Hochwasserstand müssen berücksichtigt werden.
Für die Außenaufstellung stehen die Freiluftsäulen AS-PS1 und AS-PS2 zur Verfügung. Neben der Pumpenanzahl werden Aufstellbedingungen, Sensorik und Alarmierung abgestimmt.
08 · Bestehende Anlagen weiterbetreiben
Beim Austausch geht es um mehr als eine ähnliche Gehäuseform oder die gleiche Spannung. Pumpen, Sensorik und Überwachung müssen mit der neuen Steuerung zusammenarbeiten.
Eine vorhandene Pumpe kann je nach Zustand und Eignung weiterverwendet werden. Ob das möglich ist, klären wir anhand der Geräte- und Anlagendaten.
09 · Häufige Fragen
Die Eignung muss für die konkrete Anlage geprüft werden. Neben Pumpenanzahl und Spannung zählen Motorstrom, thermische Überwachung, Niveauerfassung und benötigte Meldungen. Eine ähnliche Typenbezeichnung allein reicht nicht aus.
Die elektrische Ausführung muss zu den angeschlossenen Pumpen passen. Entscheidend sind die Angaben auf dem Motortypenschild. Bei einer individuell aufgebauten Schaltanlage werden außerdem Leistungsteil und Anlaufverfahren auf die Motoren abgestimmt.
Das ist möglich, wenn Sensorik, Anschluss und Schaltfunktionen zur gewählten Steuerung passen. Bei einer Niveausonde werden zusätzlich Messbereich und Versorgung geprüft. Einige Module benötigen für Schwimmerschalter eine entsprechend bestellte Konfiguration.
Eine passende Steuerung sorgt für die vorgesehenen Schalt- und Betriebsabläufe. Die hydraulische Förderleistung ergibt sich weiterhin aus Pumpe, Betriebspunkt und Rohrleitung. Eine ungeeignete Pumpe wird durch den Steuerungstausch allein nicht passend.
Der Hochwasseralarm meldet einen zu hohen Flüssigkeitsstand. Ein Trockenlaufschutz soll den Betrieb bei zu geringem Flüssigkeitsstand verhindern beziehungsweise unterbrechen. Beide Aufgaben benötigen eine dafür geeignete Erfassung und Steuerungsfunktion.
Ein netzunabhängiges Alarmmodul versorgt die Alarmierung bei Stromausfall. Es stellt keine Ersatzstromversorgung für die Pumpen bereit. Wenn auch der Pumpenbetrieb bei Netzausfall erforderlich ist, muss dafür eine separate Lösung geplant werden.
Die jeweiligen Produktseiten führen zu den passenden Ausführungen und Shopangeboten. Installateure und Händler finden Preise und Verfügbarkeit im B2B-Shop. Für die Auswahl und Einstellung sind die Unterlagen der konkreten Geräteversion maßgeblich.
AVA Berlin · Auswahl, Lieferung und Service
Ob neue Pumpstation, Austausch einer bestehenden Steuerung oder individuelle Schaltanlage: Teilen Sie uns die Pumpendaten, die vorhandene Sensorik und Ihre Anforderungen mit. Wir unterstützen Installateure, Planer und Betreiber bei der passenden Auswahl.
