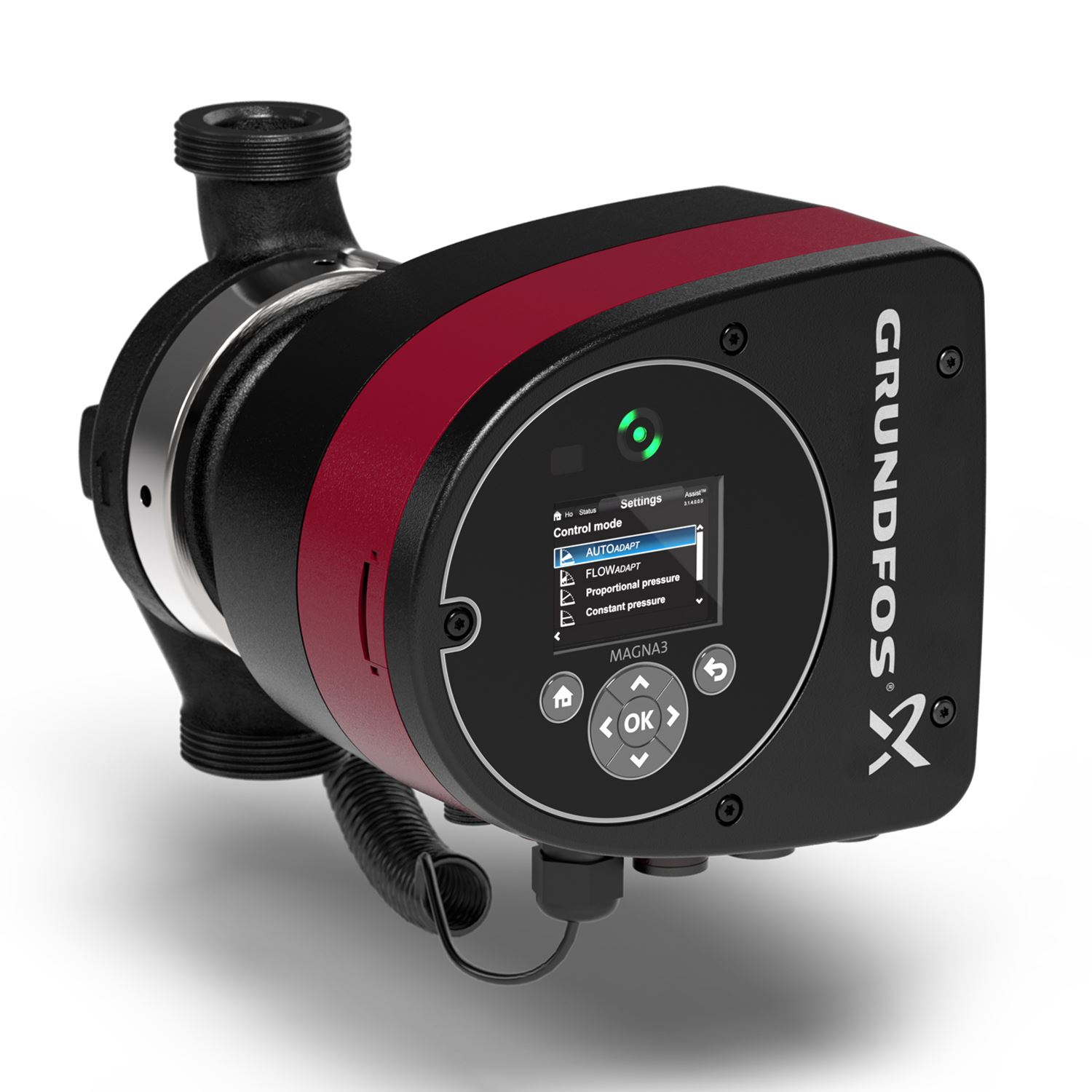

Grundfos MAGNA3 32-120 – Umwälzpumpe 98609708

Die Grundfos MAGNA3 32-120, Artikelnummer 98609708, ist eine elektronisch geregelte Hocheffizienz-Umwälzpumpe für Heizungs-, Klima- und Kälteanlagen. Sie besitzt einen Gewindeanschluss G 2, eine Einbaulänge von 180 mm und erreicht eine maximale Förderhöhe von etwa 12 m.

Innerhalb der MAGNA3-Ausführungen mit Gewindeanschluss und Anschlussgröße DN 32 bietet die 32-120 die höchste Förderhöhe. Sie eignet sich damit insbesondere für hydraulisch anspruchsvollere Anlagen, bei denen die MAGNA3 32-80 oder 32-100 nicht genügend Druckreserve zur Verfügung stellt.

Hersteller: Grundfos

Baureihe: MAGNA3

Pumpentyp: MAGNA3 32-120

Artikelnummer: 98609708

Pumpenart: elektronisch geregelte Hocheffizienz-Nassläuferpumpe

Einbaulänge: 180 mm

Anschlussgröße: DN 32

Pumpenanschluss: G 2

Nenndruck: PN 10

Maximale Förderhöhe: ca. 12 m

Netzanschluss: 1 × 230 V

Leistungsaufnahme P1: ca. 9–182 W

Energieeffizienzindex: EEI 0,18

Medientemperatur: -10 bis +110 °C

Maximaler Betriebsdruck: 10 bar

Schutzart: IPX4D

Wärmedämmschale: im Lieferumfang

Die MAGNA3 32-120 eignet sich für geschlossene Heizungs-, Klima- und Kühlsysteme, bei denen eine Anschlussgröße DN 32 mit einer hohen verfügbaren Förderhöhe kombiniert werden soll.

Typische Einsatzbereiche sind:

- größere Heizungsanlagen

- Heiz- und Mischkreise mit hohen Druckverlusten

- längere und hydraulisch anspruchsvolle Rohrnetze

- hydraulische Verteilsysteme

- Anlagen mit variablen Volumenströmen

- Wärmetauscher

- Klima- und Kälteanlagen

- Anlagen mit erhöhtem Differenzdruckbedarf

Mit einer maximalen Förderhöhe von rund 12 m stellt die MAGNA3 32-120 innerhalb der 32er-Gewindeausführungen die größte Druckreserve zur Verfügung. Entscheidend für die richtige Auswahl bleibt jedoch der tatsächliche Betriebspunkt aus Förderstrom und Förderhöhe.

Die Typenbezeichnung beschreibt wesentliche Merkmale der Umwälzpumpe.

32 steht für die Anschlussgröße DN 32.

120 kennzeichnet eine maximale Förderhöhe von ungefähr 12 m.

Die MAGNA3 32-120 besitzt damit dieselbe Anschlussgröße wie die 32-40, 32-60, 32-80 und 32-100, bietet jedoch die höchste Förderhöhe dieser Gewindeausführungen.

Eine höhere Förderhöhe ist nur dann sinnvoll, wenn sie aufgrund der hydraulischen Widerstände der Anlage tatsächlich benötigt wird. Die Pumpenauswahl sollte deshalb immer anhand des erforderlichen Betriebspunktes erfolgen.

Die MAGNA3 32-120 verfügt über verschiedene Regelungs- und Überwachungsfunktionen, mit denen sich die Pumpenleistung an wechselnde Anlagenbedingungen anpassen lässt.

Zu den verfügbaren Funktionen gehören unter anderem:

- AUTOADAPT

- FLOWADAPT

- FLOWLIMIT

- Proportionaldruckregelung

- Konstantdruckregelung

- Konstanttemperaturregelung

- Betrieb mit konstanter Kennlinie

- MIN- und MAX-Kennlinie

- automatische Nachtabsenkung

- integrierter Trockenlaufschutz

- Betriebs- und Störmeldungen

- Aufzeichnung von Betriebsdaten

Über optionale Kommunikationsmodule kann die Pumpe außerdem in eine Gebäudeleittechnik eingebunden werden. Einstellungen und Betriebsinformationen lassen sich je nach Konfiguration mit Grundfos GO auslesen und anpassen.

Für Heizungsanwendungen gehört bei der MAGNA3 32-120 eine passende Wärmedämmschale zum Lieferumfang. Sie reduziert Wärmeverluste über das Pumpengehäuse und unterstützt einen energieeffizienten Anlagenbetrieb.

Bei Anwendungen in Kälteanlagen ist dagegen eine geeignete diffusionsdichte Isolierung erforderlich.

Je nach erforderlicher Förderhöhe und Anschlussart kommen verschiedene MAGNA3-Ausführungen infrage.

Grundfos MAGNA3 32-100 mit bis zu 10 m Förderhöhe – wenn bei gleicher Anschlussgröße weniger Druckreserve benötigt wird.

Grundfos MAGNA3 25-120 mit bis zu 12 m Förderhöhe – wenn bei gleicher Förderhöhe die kleinere Anschlussgröße 25 ausreicht.

Grundfos MAGNA3 32-120 F mit Flanschanschluss – wenn statt eines Gewindeanschlusses eine Flanschverbindung benötigt wird.

Eine Übersicht aller verfügbaren Ausführungen finden Sie unter Grundfos MAGNA3 Umwälzpumpen – alle Modelle.
