Grundfos MAGNA3 40-40 F – Umwälzpumpe 97924645

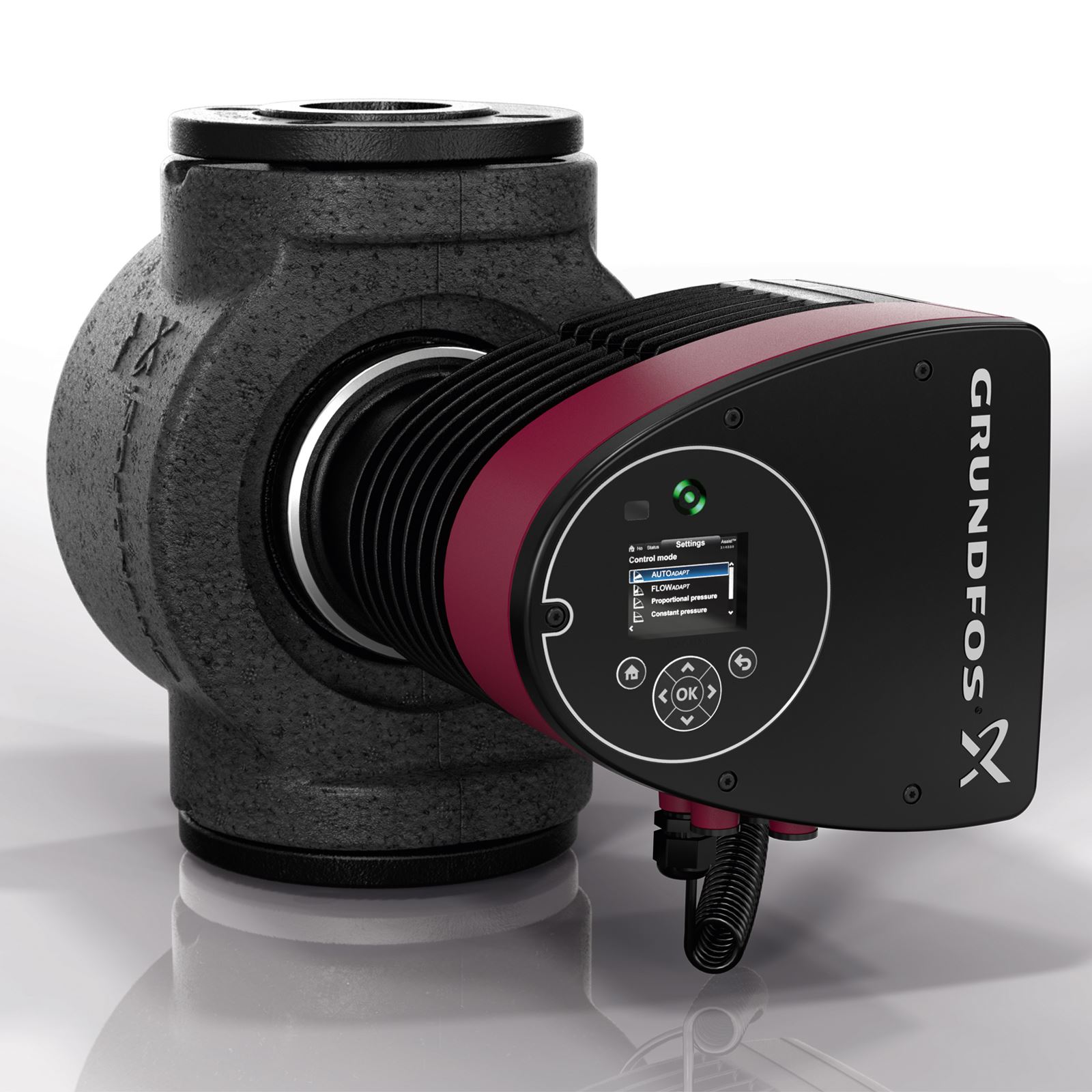

MAGNA3 40-40 F mit DN-40-Flansch und 220 mm Baulänge
Die Grundfos MAGNA3 40-40 F, Artikelnummer 97924645, ist eine elektronisch geregelte Hocheffizienz-Umwälzpumpe mit Flanschanschluss für Heizungs-, Klima- und Kälteanlagen. Sie besitzt die Anschlussgröße DN 40, eine Einbaulänge von 220 mm und erreicht eine maximale Förderhöhe von etwa 4 m.
Die Kombination aus größerer Anschlussnennweite und moderater Förderhöhe eignet sich besonders für Anlagen, in denen vergleichsweise hohe Volumenströme bei niedrigerem Differenzdruck gefördert werden sollen.
Preis und Verfügbarkeit der MAGNA3 40-40 F
MAGNA3 40-40 F - Artikelnummer 97924645
Baulänge: 220 mm
Verfügbarkeit und Preis für Verbraucher
Verfügbarkeit und Preis für Installateure
Herstellerunterlagen:
Technische Daten der Grundfos MAGNA3 40-40 F
Hersteller: Grundfos
Baureihe: MAGNA3
Pumpentyp: MAGNA3 40-40 F
Artikelnummer: 97924645
Pumpenart: elektronisch geregelte Hocheffizienz-Nassläuferpumpe
Einbaulänge: 220 mm
Anschlussgröße: DN 40
Anschlussart: Flansch
Nenndruck: PN 6/10
Maximale Förderhöhe: ca. 4 m
Maximale Fördermenge: ca. 13,5 m³/h
Nennförderstrom: ca. 7,99 m³/h
Nennförderhöhe: ca. 2,59 m
Netzanschluss: 1 × 230 V, 50/60 Hz
Leistungsaufnahme P1: ca. 12–98 W
Energieeffizienzindex: EEI 0,18
Medientemperatur: -10 bis +110 °C
Maximaler Betriebsdruck: 10 bar
Schutzart: IPX4D
Wärmedämmschale: im Lieferumfang
Für welche Anlagen eignet sich die MAGNA3 40-40 F?
Die MAGNA3 40-40 F eignet sich für geschlossene Heizungs-, Klima- und Kühlsysteme, bei denen ein DN-40-Flanschanschluss mit einer Förderhöhe von bis zu etwa 4 m benötigt wird.
Typische Einsatzbereiche sind:
- größere Heizungsanlagen
- Heiz- und Mischkreise
- Flächenheizungen
- hydraulische Verteilsysteme
- Anlagen mit höheren Volumenströmen
- Anlagen mit variablen Volumenströmen
- Wärmetauscher
- Klima- und Kälteanlagen
Mit der Anschlussgröße DN 40 kann die MAGNA3 40-40 F größere Volumenströme fördern als kleinere Baugrößen. Die erforderliche Pumpengröße sollte dennoch immer anhand des tatsächlichen Betriebspunktes aus Förderstrom und Förderhöhe bestimmt werden.
Was bedeutet MAGNA3 40-40 F?
Die Typenbezeichnung enthält wichtige Informationen zur Ausführung der Pumpe.
40 steht für die Anschlussgröße DN 40.
40 kennzeichnet eine maximale Förderhöhe von ungefähr 4 m.
F bezeichnet die Ausführung mit Flanschanschluss.
Die MAGNA3 40-40 F bietet damit eine größere Anschlussnennweite als die MAGNA3 32-40 F, während beide Pumpen in einer ähnlichen Förderhöhenklasse liegen.
DN-40-Kombiflansch PN 6/10 und 220 mm Einbaulänge
Die MAGNA3 40-40 F besitzt einen DN-40-Kombiflansch PN 6/10 und eine Einbaulänge von 220 mm. Diese Angaben sind insbesondere beim Austausch einer bestehenden Umwälzpumpe entscheidend.
Vor der Bestellung sollten Anschlussnennweite, Flanschausführung, Einbaulänge und der benötigte hydraulische Betriebspunkt mit der vorhandenen Anlage abgeglichen werden.

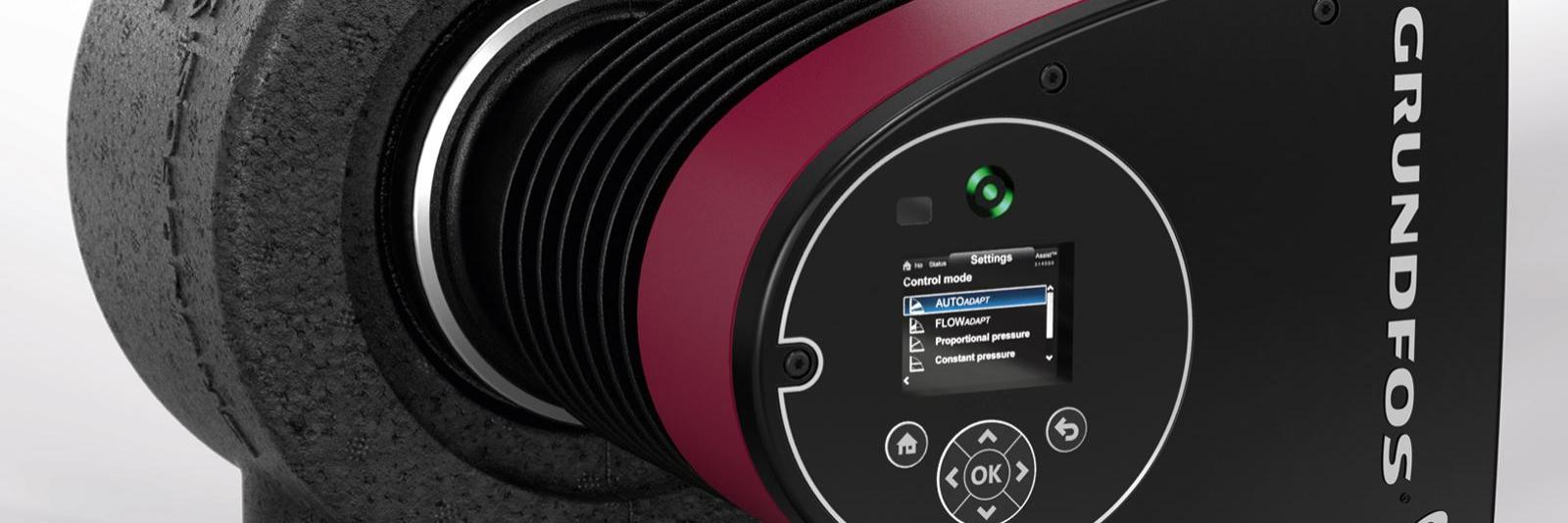

Bedarfsgerechte elektronische Regelung
Die MAGNA3 40-40 F verfügt über zahlreiche Regelungs- und Überwachungsfunktionen, mit denen sich die Pumpenleistung an unterschiedliche Anlagenbedingungen anpassen lässt.
Zu den Funktionen gehören unter anderem:
- AUTOADAPT
- FLOWADAPT
- FLOWLIMIT
- Proportionaldruckregelung
- Konstantdruckregelung
- Konstanttemperaturregelung
- Betrieb mit konstanter Kennlinie
- MIN- und MAX-Kennlinie
- automatische Nachtabsenkung
- integrierter Trockenlaufschutz
- Betriebs- und Störmeldungen
- Aufzeichnung von Betriebsdaten
Über optionale Kommunikationsmodule kann die Pumpe außerdem in eine Gebäudeleittechnik eingebunden werden. Einstellungen und Betriebsinformationen lassen sich je nach Konfiguration mit Grundfos GO auslesen und anpassen.
Wärmedämmschale im Lieferumfang
Für Heizungsanwendungen gehört bei der MAGNA3 40-40 F eine passende Wärmedämmschale zum Lieferumfang. Sie reduziert Wärmeverluste über das Pumpengehäuse und unterstützt einen energieeffizienten Anlagenbetrieb.
Bei Anwendungen in Kälteanlagen ist dagegen eine für den jeweiligen Einsatz geeignete diffusionsdichte Isolierung erforderlich.
MAGNA3 40-40 F – welche Alternativen gibt es?
Je nach benötigter Förderhöhe und Anschlussnennweite kommen unterschiedliche MAGNA3-Ausführungen infrage.
Grundfos MAGNA3 40-60 F mit bis zu 6 m Förderhöhe – wenn bei gleicher Anschlussgröße mehr Druckreserve benötigt wird.
Grundfos MAGNA3 32-40 F mit DN-32-Flansch – wenn bei vergleichbarer Förderhöhe die kleinere Anschlussnennweite ausreicht.
Grundfos MAGNA3 50-40 F mit DN-50-Flansch – wenn bei vergleichbarer Förderhöhe eine größere Anschlussnennweite benötigt wird.
Eine Übersicht aller verfügbaren Ausführungen finden Sie unter Grundfos MAGNA3 Umwälzpumpen – alle Modelle.
