Sulzer ABS Sanimat – Einzel- und Doppelhebeanlagen
Sulzer ABS Sanimat Einzel- und Doppelhebeanlagen entwässern Räume und Gebäudeteile unterhalb der Rückstauebene. Die Fäkalienhebeanlagen sammeln Abwasser mit und ohne Fäkalien und fördern es in die Kanalisation, wenn eine Ableitung im freien Gefälle nicht möglich ist. Typische Einsatzbereiche sind Sanitäranlagen in Kellergeschossen, Souterrainwohnungen sowie Wohn- und Gewerbegebäuden.
Die Sanimat 1000 besitzt eine Pumpe. Die Baureihen Sanimat 1002 und 2002 sind Doppelhebeanlagen mit zwei Pumpen. Für größere Gebäude steht außerdem die Sanimat 4002 mit ausgewählten XFP-Abwasserpumpen zur Verfügung. AVA Berlin unterstützt Sie bei der Auswahl für Neubau, Sanierung und Austausch bestehender Anlagen.
Sulzer ABS Sanimat im Vergleich
Die Baureihen unterscheiden sich insbesondere durch Pumpenanzahl, Behältergröße und eingesetzte Pumpenhydraulik.
| Baureihe | Pumpenanzahl | Behälter-Gesamtvolumen | Wesentliche Merkmale |
|---|---|---|---|
| Sanimat 1000 | Eine Pumpe | 70 Liter | Kompakte Einzelhebeanlage mit Freistromrad |
| Sanimat 1002 | Zwei Pumpen | 140 Liter | Doppelhebeanlage mit Freistromrädern |
| Sanimat 2002 | Zwei Pumpen | 320 Liter | Größerer Sammelbehälter und unterschiedliche Leistungsausführungen |
| Sanimat 4002 | Zwei ausgewählte XFP-Pumpen | 348 Liter | Für Mehrfamilienhäuser und größere Gebäudekomplexe |
Die Behältergrößen bezeichnen das Gesamtvolumen. Das tatsächlich nutzbare Schaltvolumen hängt von den Zulaufhöhen und den eingestellten Schaltpunkten ab.
Einen Überblick über die Baureihen und ihre Einsatzbereiche bietet die Sulzer-Broschüre zur Gebäude- und Grundstücksentwässerung.
Was bedeuten W, D, HD, XD und „o. SA“?
Bei der Auswahl ist neben der Baureihe die vollständige Typenbezeichnung entscheidend.
| Kennzeichnung | Bedeutung |
|---|---|
| W | Ausführung mit 230-V-Wechselstrommotor |
| D | Ausführung mit 400-V-Drehstrommotor |
| D/HD | Leistungsstärkere 400-V-Ausführung mit vierpoligem Motor und etwa 1.450 U/min. Bei Sanimat 1000 und 1002 beträgt die Motorleistung je Pumpe 2,2 kW gegenüber 1,4 kW bei der D-Ausführung. |
| D/XD | 400-V-Ausführung für größere Förderhöhen. Bei der Sanimat 2002 arbeitet diese Variante mit zweipoligen Motoren und etwa 2.900 U/min. Die Auswahl erfolgt anhand der benötigten Fördermenge und Förderhöhe. |
| o. SA | Lieferung ohne Schaltanlage |
Eine Sanimat 1000 W ist damit eine Einzelanlage mit 230 V. Die Sanimat 1002 D/HD besitzt zwei Pumpen mit 400-V-Drehstrommotoren.
Bei einer Ausführung ohne Schaltanlage muss eine passende Steuerung separat vorgesehen werden. Prüfen Sie deshalb beim Austausch sowohl die hydraulische Ausführung als auch den Lieferumfang und die vorhandene Steuerung.

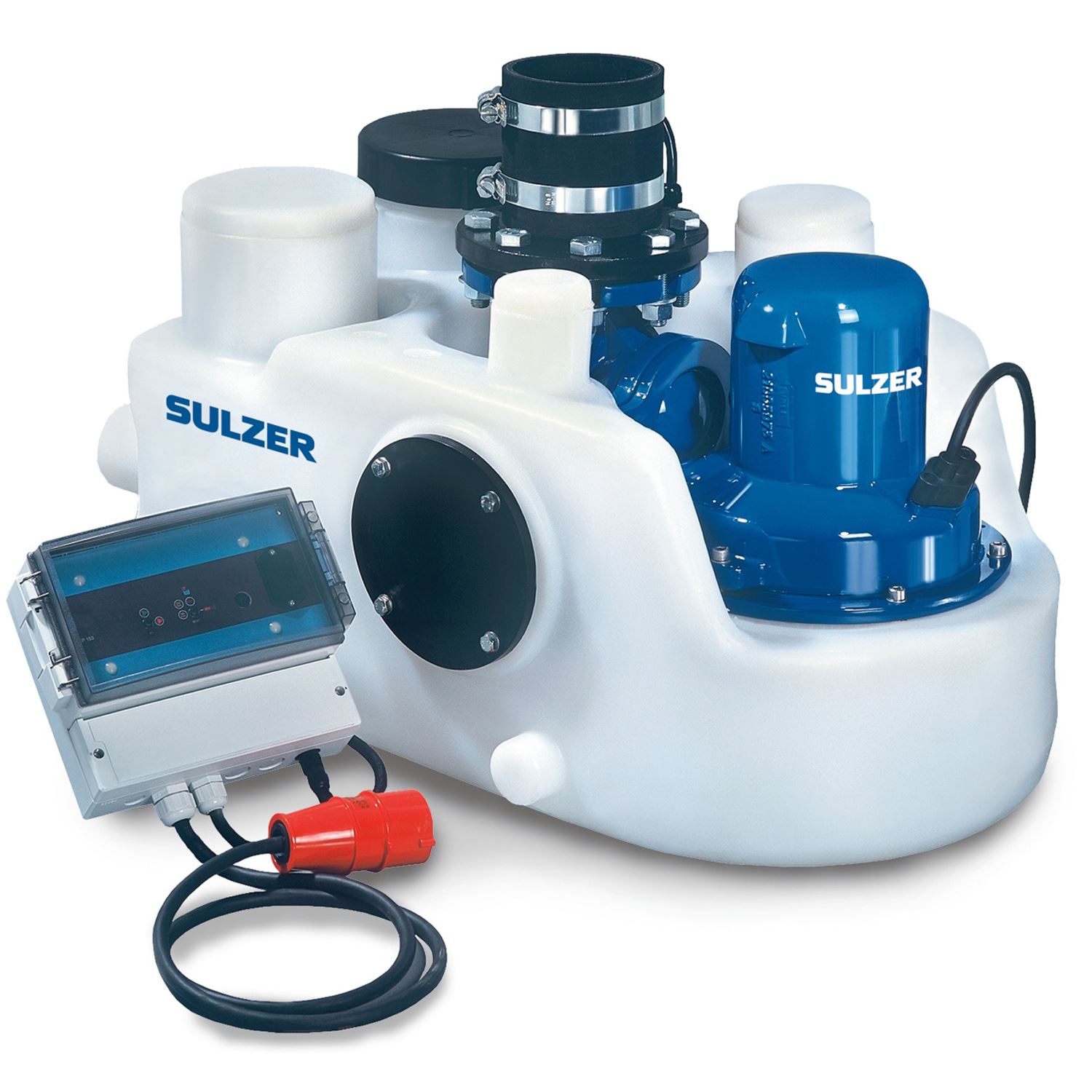

Sanimat 1000 – kompakte Einzelhebeanlage
Die Sulzer ABS Sanimat 1000 verbindet eine Abwasserpumpe mit einem gas- und geruchsdichten Polyethylenbehälter von 70 Litern Gesamtvolumen. Sie eignet sich insbesondere für die Entwässerung von Ein- und Zweifamilienhäusern bei Neubau oder Sanierung.
Die Pumpe arbeitet mit einem Freistromrad. Mehrere horizontale und vertikale Zulaufmöglichkeiten erleichtern die Anpassung an vorhandene Rohrleitungen. Das Herstellerdatenblatt nennt unter anderem Zulaufhöhen von 180 und 220 mm sowie die Möglichkeit eines WC-Direktanschlusses.
Die Sanimat 1000 ist als W-Ausführung mit 230 V sowie als D beziehungsweise D/HD mit 400 V erhältlich. Anschlussmaße, elektrische Daten und Kennlinien finden Sie im technischen Datenblatt zur Sanimat 1000.
Preise und Verfügbarkeit: Sanimat 1000
Sanimat 1000 W - 230 V – Artikelnummer: 07565186
Sanimat 1000 D - 400 V – Artikelnummer: 07565187
Sanimat 1000 D/HD - 400 V – Artikelnummer: 07565190
Sanimat 1000 D o. SA - 400 V – Artikelnummer: 07565230
Sanimat 1000 D/HD o. SA - 400 V – Artikelnummer: 07565212

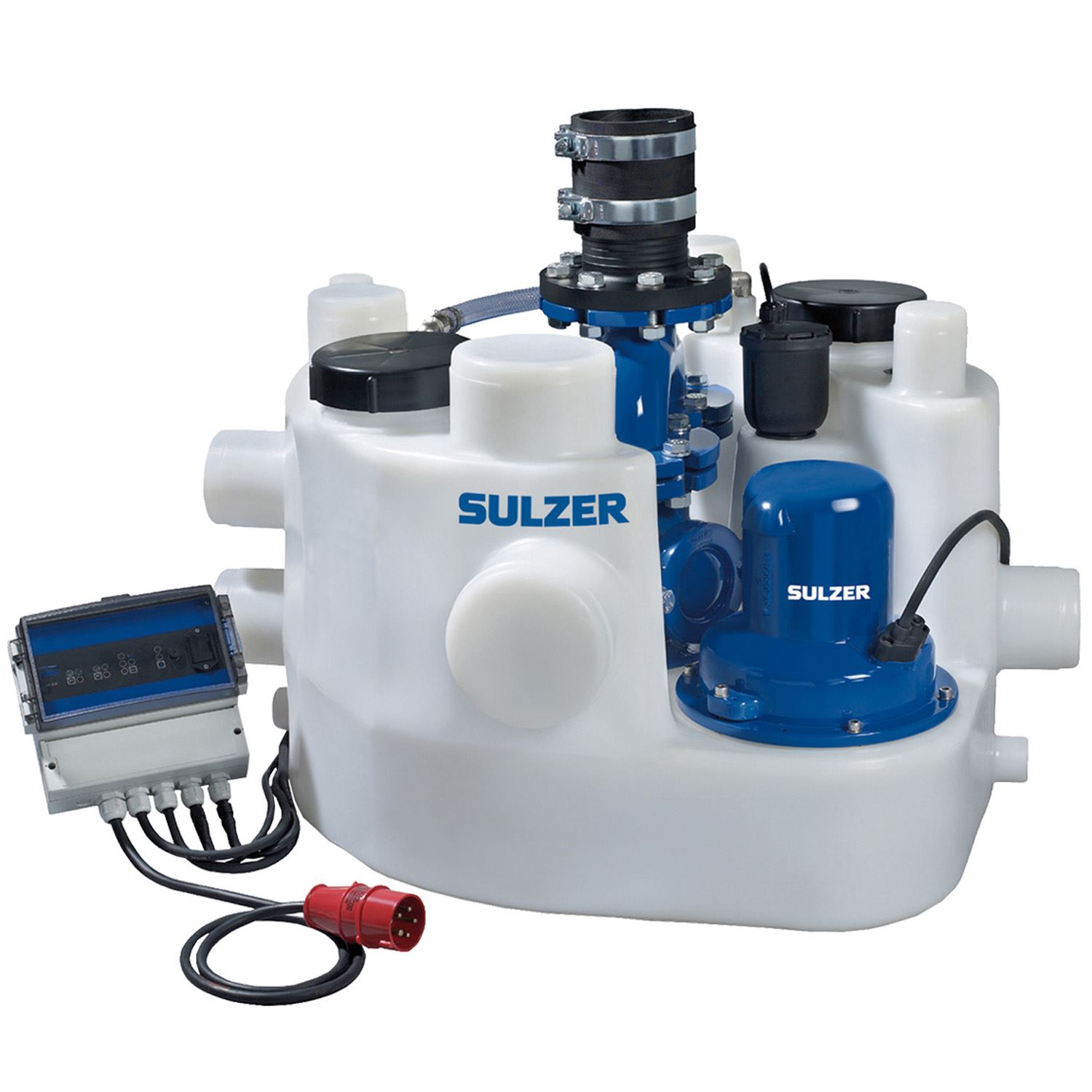

Sanimat 1002 – Doppelhebeanlage mit 140-Liter-Behälter
Die Sanimat 1002 verfügt über zwei Abwasserpumpen und einen Sammelbehälter mit 140 Litern Gesamtvolumen. Sie kommt beispielsweise für Wohnhäuser und kleinere Gewerbeobjekte infrage, bei denen eine Entwässerung mit zwei Pumpen vorgesehen ist.
Die Freistromhydraulik fördert fäkalienhaltiges und fäkalienfreies Abwasser. Die automatische Niveausteuerung übernimmt das Ein- und Ausschalten der Pumpen. Bei der Auslegung ist zu prüfen, welche Förderleistung eine einzelne Pumpe für den gewünschten Reservebetrieb erreichen muss.
Die hier verlinkten Shopmodelle sind 400-V-Ausführungen. D und D/HD unterscheiden sich in ihrer Motor- und Hydraulikausführung. Die zugehörigen Kennlinien und Anschlussmaße finden Sie im technischen Datenblatt zur Sanimat 1002.
Preise und Verfügbarkeit: Sanimat 1002
Sanimat 1002 D - 400 V – Artikelnummer: 07565191
Sanimat 1002 D/HD - 400 V – Artikelnummer: 07565192
Sanimat 1002 D o.SA - 400 V – Artikelnummer: 07565217
Sanimat 1002 D/HD o. SA - 400 V – Artikelnummer: 07565200
Sanimat 1002 D/XD o. SA - 400 V – Artikelnummer: 07565223

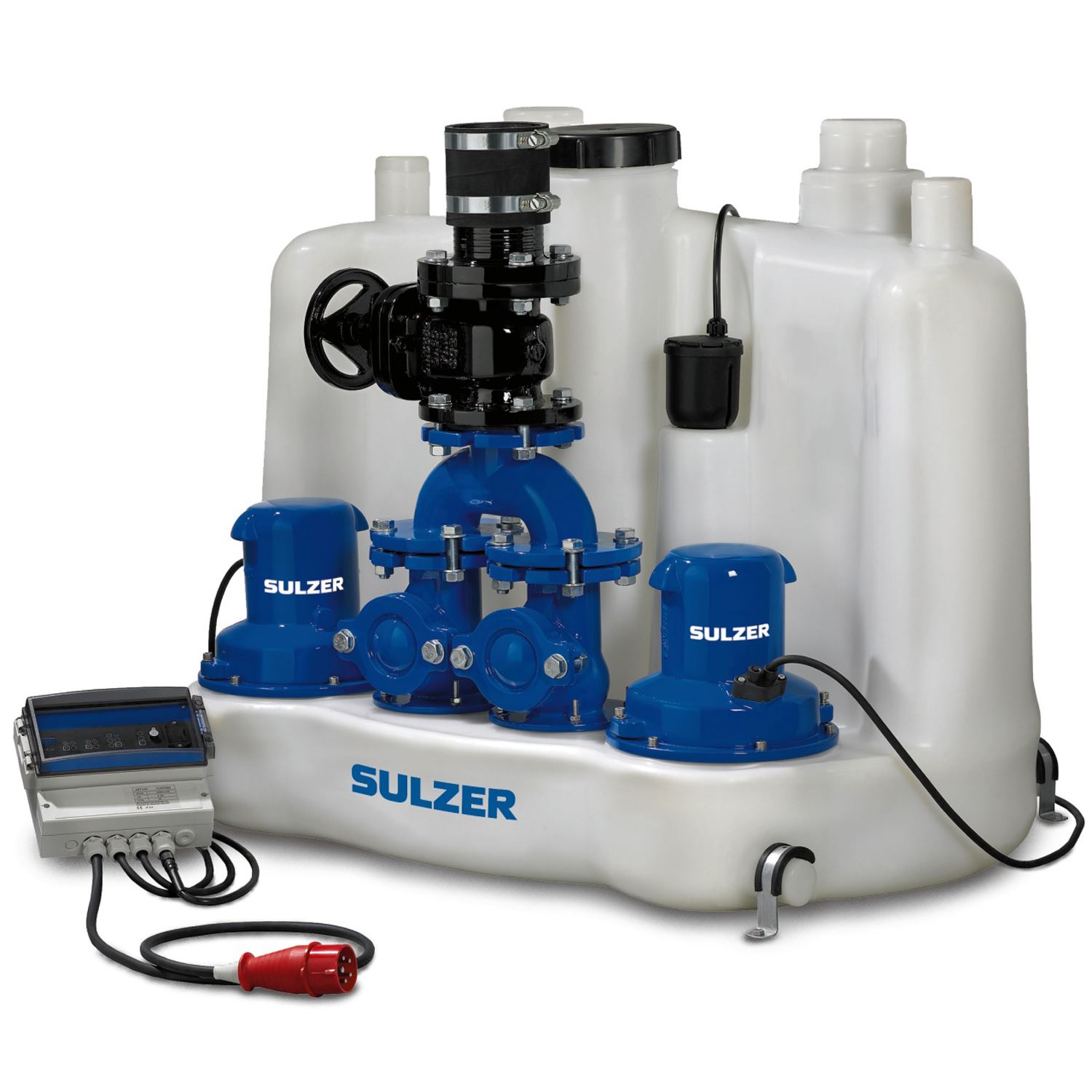

Sanimat 2002 – Doppelhebeanlage mit größerem Sammelbehälter
Die Sulzer ABS Sanimat 2002 besitzt zwei Pumpen und einen Sammelbehälter mit 320 Litern Gesamtvolumen. Sulzer nennt als Einsatzbereiche unter anderem Ein- und Mehrfamilienhäuser, Krankenhäuser sowie mittlere Gewerbebetriebe.
Gegenüber der Sanimat 1002 bietet die Baureihe einen größeren Behälter. Unterschiedliche Motor- und Hydraulikausführungen ermöglichen die Anpassung an die erforderliche Förderaufgabe. Die D/HD-Ausführung arbeitet mit vierpoligen Motoren; die D/XD-Ausführung besitzt zweipolige Motoren für Anwendungen mit höherer Förderhöhe.
Entscheidend bleibt der Betriebspunkt aus Fördermenge und Gesamtförderhöhe. Die Auswahl sollte anhand der technischen Daten und Kennlinien zur Sanimat 2002 erfolgen.
Preise und Verfügbarkeit: Sanimat 2002
Sanimat 2002 D/HD - 400 V – Artikelnummer: 07565203
Sanimat 2002 D/XD - 400 V – Artikelnummer: 07565204
Sanimat 2002 D o.SA - 400 V – Artikelnummer: 07565213
Sanimat 2002 D/HD o. SA - 400 V – Artikelnummer: 07565209
Sanimat 2002 D/XD o. SA - 400 V – Artikelnummer: 07565210
Sanimat 4002 – Hebeanlage mit XFP-Abwasserpumpen
Die Sanimat 4002 ist für Mehrfamilienhäuser und größere Gebäudekomplexe wie Hotels oder Krankenhäuser vorgesehen. Sie kombiniert einen 348-Liter-Polyethylenbehälter mit zwei ausgewählten XFP-Abwasserpumpen.
Die XFP-Pumpen besitzen Contrablock-Plus-Hydrauliken. Je nach Pumpenausführung stehen Druckanschlüsse DN 80 oder DN 100 zur Verfügung.
Bei dieser Baureihe muss der Lieferumfang gezielt zusammengestellt werden: Das Sulzer-Datenblatt zur Sanimat 4002 weist Pumpen, Befestigungssets und Steueranlage als separat benötigte Komponenten aus.
Welche Sanimat-Hebeanlage passt zu Ihrer Anwendung?
Für die Auswahl benötigen wir insbesondere folgende Angaben:
Art und Anzahl der angeschlossenen Entwässerungsgegenstände.
Erforderliche Fördermenge und Gesamtförderhöhe.
Länge, Durchmesser und Verlauf der Druckleitung.
Vorhandene Zulaufhöhen und Platzverhältnisse.
Stromversorgung mit 230 V oder 400 V.
Anforderungen an die Verfügbarkeit der Abwasserentsorgung.
Eine größere Behältergröße allein sagt wenig darüber aus, ob die Anlage hydraulisch geeignet ist. Auch die Pumpenkennlinie, das nutzbare Schaltvolumen und die vorhandenen Anschlüsse müssen zur Einbausituation passen.
Beim Austausch einer bestehenden ABS- oder Sulzer-Hebeanlage helfen zusätzlich die vollständige Typenbezeichnung, Artikelnummer und Fotos der Anlage einschließlich Typenschild.
Ersatzpumpen und Motoren für ABS Sanimat
Für bestehende Sanimat-Hebeanlagen sind unterschiedliche Ersatzpumpen und Motoreinheiten erhältlich. Die passende Ausführung hängt unter anderem von Baureihe, Baujahr, Spannung und eingesetzter Hydraulik ab.
Eine ähnliche Modellbezeichnung reicht für die Zuordnung nicht aus. Senden Sie uns möglichst die Artikelnummer der Hebeanlage und ein Foto des Pumpentypenschilds.
Original-Ersatzpumpen und Motoreinheiten für Sulzer ABS Sanimat im B2B-Shop
Technische Daten, Kennlinien und Sanimat-Anleitungen
Für Planung und Austausch benötigen Sie die Unterlagen zur konkreten Ausführung. Die technischen Datenblätter enthalten Kennlinien, elektrische Daten und Anschlusszeichnungen.
Bei älteren Anlagen berücksichtigen Sie außerdem die Produktgeneration und die tatsächlich eingebaute Steuerung.
Häufige Fragen zu Sulzer ABS Sanimat
Was unterscheidet Sanimat 1000, 1002 und 2002?
Die Sanimat 1000 ist eine Einzelhebeanlage mit einer Pumpe und 70-Liter-Behälter. Sanimat 1002 und 2002 besitzen zwei Pumpen sowie Behälter mit 140 beziehungsweise 320 Litern Gesamtvolumen. Zusätzlich unterscheiden sich die verfügbaren Hydraulikausführungen und Anschlussmöglichkeiten.
Gibt es Sanimat-Hebeanlagen für 230 V?
Die Sanimat 1000 W ist eine 230-V-Ausführung. Die auf dieser Seite verlinkten D-, D/HD- und D/XD-Modelle arbeiten mit 400 V. Maßgeblich sind die elektrischen Daten der konkreten Artikelnummer.
Haben Sanimat-Hebeanlagen ein Schneidwerk?
Die Sanimat 1000, 1002 und 2002 arbeiten mit Freistromlaufrädern. Sulzer-Hebeanlagen mit Zerkleinerungssystem werden unter anderem als Piranhamat angeboten. Die Unterschiede beschreibt die Sulzer-Einbau- und Betriebsanleitung.
Was bedeutet „ohne Schaltanlage“?
Bei diesen Artikeln gehört die elektrische Steuerung nicht zum Lieferumfang. Eine vorhandene Steuerung muss auf ihre Eignung geprüft oder eine passende Schaltanlage separat ausgewählt werden.
Ist auch die Steuerung überflutungssicher?
Die Motoren der Sanimat 1000, 1002 und 2002 besitzen die Schutzart IP68. Die Steueranlage muss oberhalb des möglichen Hochwasserspiegels montiert werden. Beachten Sie dazu die Installationshinweise des Herstellers.
Worauf kommt es beim Rückstauschutz an?
Die Druckleitung muss mit einer korrekt ausgeführten Rückstauschleife über die Rückstauebene geführt werden. Die Herstellerunterlagen erläutern außerdem die Entlüftung und die notwendigen Platzverhältnisse für Wartungsarbeiten. Weitere Informationen finden Sie in unserem Beitrag zum Schutz vor Rückstau.
